TI德州仪器 AD9671 产品介绍
2026-04-14
0次
说明
- 8通道LNA、VGA、AAF、ADC与数字解调器/抽取器
- 低功耗： 每通道150 mW（时间增益补偿(TGC)模式，40 MSPS）
- 每通道62.5 mW，连续波(CW)模式；节电模式：<30 mW

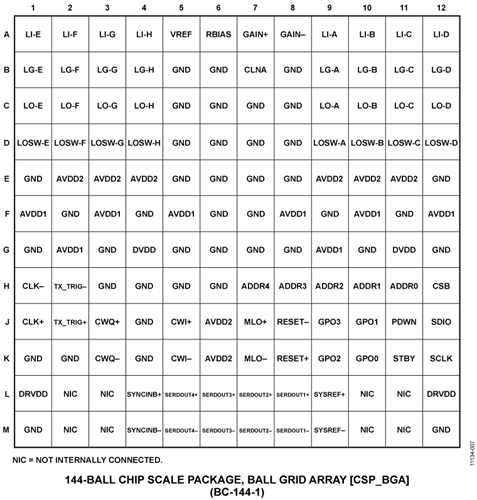

- 10 mm × 10 mm、144引脚CSP_BGA封装
- TGC通道折合到输入端噪声： 0.82 nV/√Hz（最大增益）
- 灵活的省电模式
- 可从低功耗待机模式快速恢复： <2 μs
- 低噪声前置放大器(LNA)
- 折合到输入端噪声： 0.78 nV/√Hz，增益= 21.6 dB
- 可编程增益： 15.6 dB/17.9 dB/21.6 dB
- 0.1 dB压缩： 1000 mV p-p/750 mV p-p/450 mV p-p /li>
- 灵活的有源输入阻抗匹配
- 低噪声前置放大器(LNA)
- 衰减器范围： 45 dB，线性dB增益控制
- 后置放大器(PGA)增益： 21 dB/24 dB/27 dB/30 dB
- 欲了解更多特性，请参考数据手册
特性

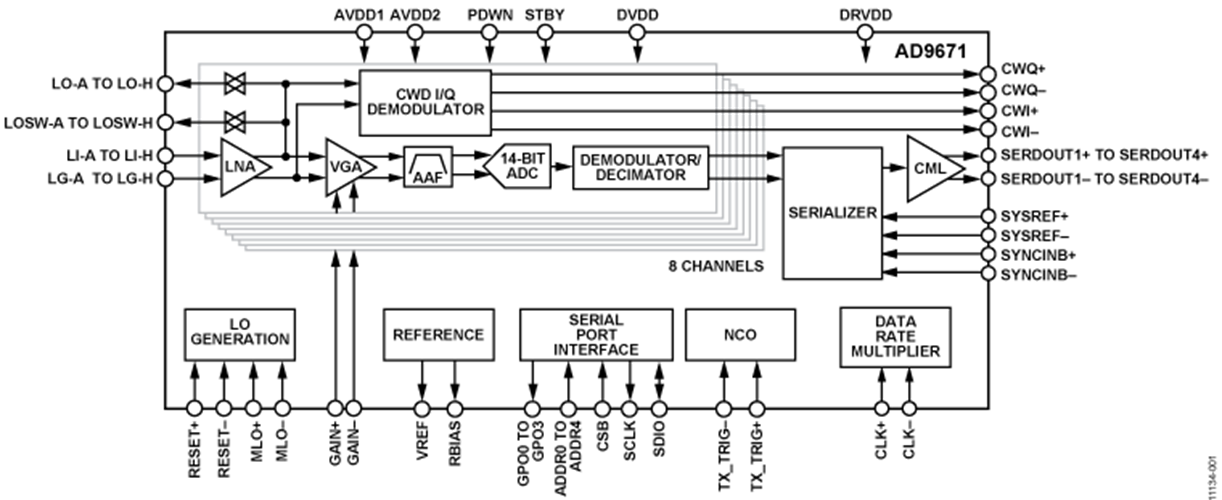

AD9671支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)以及用于处理数据和降低带宽的数字解调器和抽取器。
每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。
LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。
各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至较低。数字测试码包括内置的固定码和伪随机码，以及通过串口(SPI)输入的用户自定义测试码。
应用
- 医疗成像/超声
- 无损测试(NDT)
参数
类型 | 描述 |
医疗健康 | 成像 |
