TI德州仪器 LTC2270 产品介绍
2026-04-14
0次
说明
- 双通道同时采样 ADC
- 84.1dB SNR (46μVRMS 输入参考噪声)
- 99dB SFDR
- ±2.3LSB INL (最大值)
- 低功率：160mW (总值)，80mW (每通道)
- 单 1.8V 电源
- CMOS、DDR CMOS 或 DDR LVDS 输出
- 可选的输入范围：1VP-P 至 2VP-P
- 200MHz 满功率带宽 S/H (采样及保持)
- 停机和打盹模式
- 用于配置的串行 SPI 端口
- 引脚与下列器件相兼容：
- LTC2180：16 位、25Msps、78mW
- LTC2140-14：14 位、25Msps、50mW

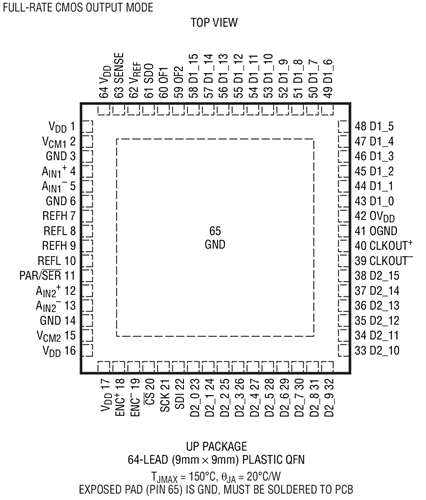

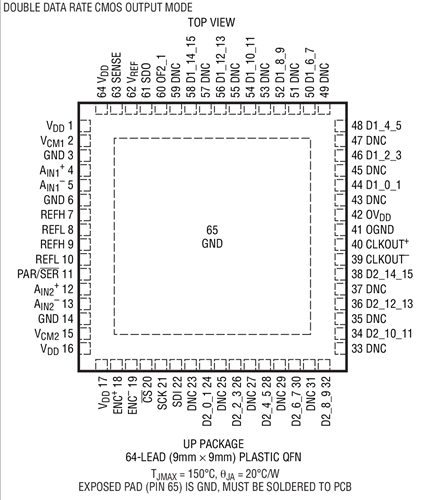

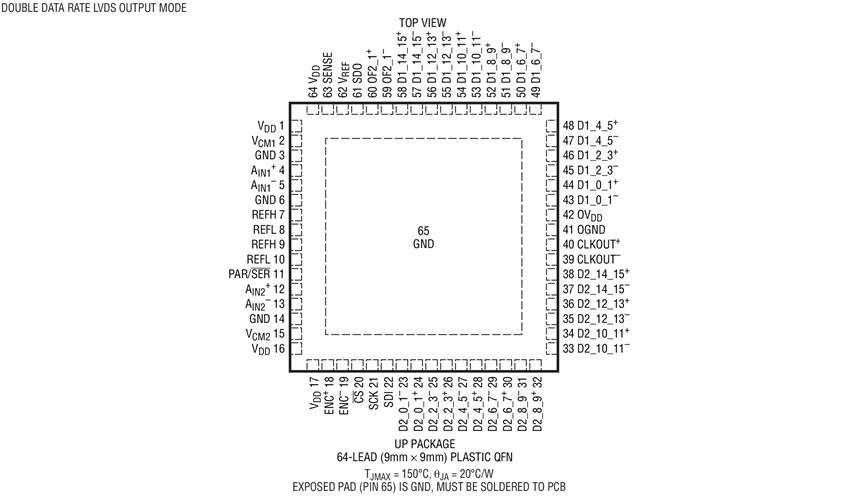

- 64 引脚 (9mm x 9mm) QFN 封装
特性

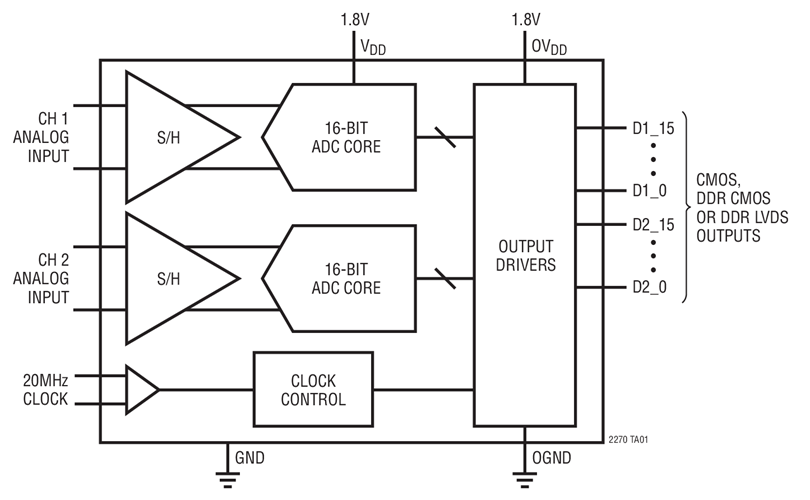

LTC®2270是一款双通道、同步采样16位模数转换器，专为对高频、宽动态范围信号进行数字化处理而设计。它非常适合要求苛刻的应用，具有84.1dB SNR和99dB无杂散动态范围(SFDR)等AC性能。

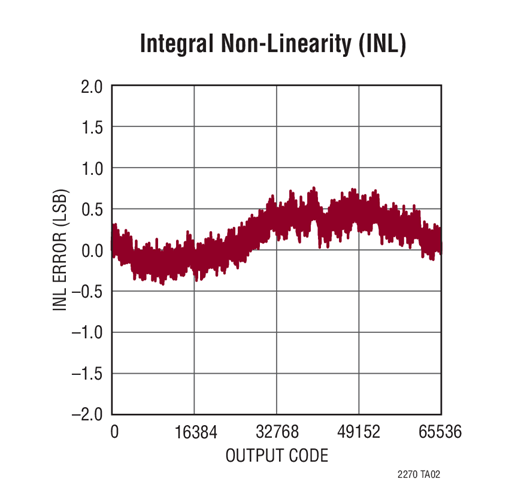

直流特性包括±1LSB INL（典型值）、±0.2LSB DNL（典型值），并在工作温度范围内无失码。转换噪声为1.44LSBRMS。
数字输出可以是全速率CMOS、双倍数据速率CMOS或双倍数据速率LVDS。单独的输出电源可提供1.2V至1.8V的CMOS输出摆幅。
ENC+和ENC–输入可采用正弦波、PECL、LVDS、TTL或CMOS输入以差分或单端方式驱动。可选的时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。
应用
- 低功耗仪器仪表
- 软件定义无线电
- 便携式医疗成像
- 多通道数据采集
