TI德州仪器 LTC2201 产品介绍
2026-04-14
0次
说明
- 采样速率：20Msps
- 81.6dB SNR 和 100dB SFDR (2.5V 范围)
- 在 70MHz 的 90dB SFDR (1.667VP-P 输入范围)
- PGA 前端 (2.5VP-P 或 1.667VP-P 输入范围)
- 380MHz 满功率带宽 S/H (采样及保持)
- 任选的内部高频颤动
- 任选的数据输出随机函数发生器
- 单 3.3V 电源
- 功耗：211mW
- 时钟占空比稳定器
- 超范围指示器
- 引脚兼容型系列
- 25Msps：LTC2203 (16 位)
- 10Msps：LTC2202 (16 位)

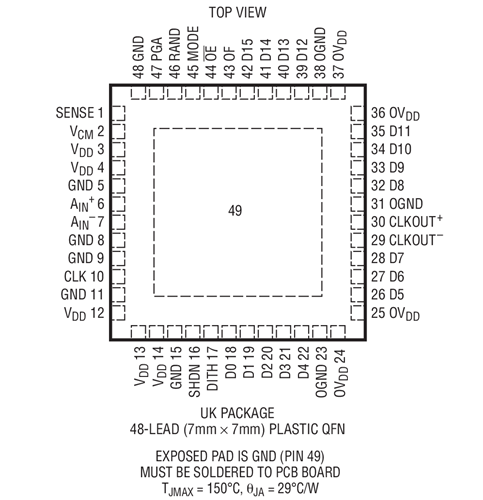

- 48 引脚 (7mm × 7mm) QFN 封装
特性

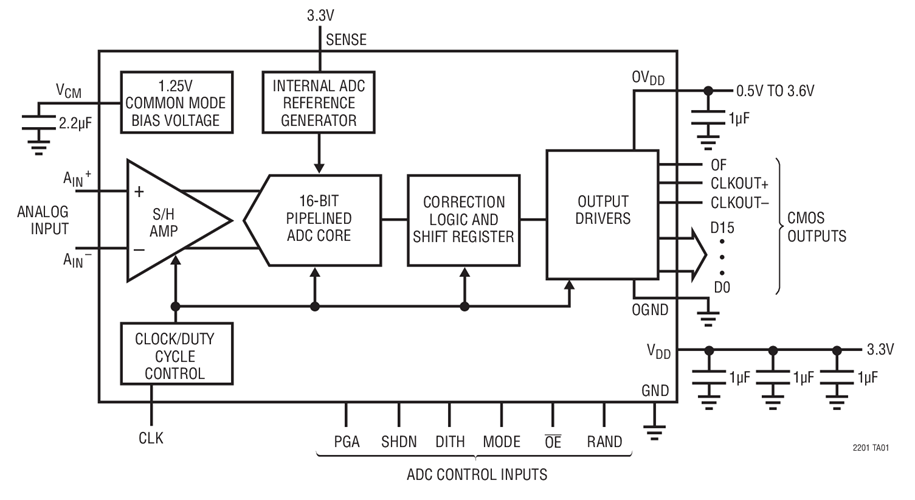

LTC®2201是一款20Msps、采样16位模数转换器，专为对具有高达380MHz输入频率的高频、宽动态范围信号进行数字化处理而设计。该ADC的输入范围可以利用PGA前端进行优化。

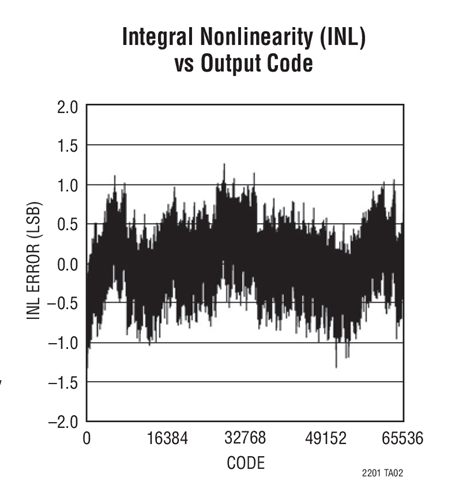

LTC2201非常适合要求苛刻的应用，具有81.6dB SNR和100dB无杂散动态范围(SFDR)等AC性能。最大DC规格特性包括±5LSB INL、±1LSB DNL（无失码）。
单独的输出电源可提供0.5V至3.6V的CMOS输出摆幅。
单端CLK输入负责控制转换器操作。可选的时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。
应用
- 电信
- 接收器
- 蜂窝基站
- 频谱分析
- 成像系统
- ATE（自动测试设备）
