说明

特性

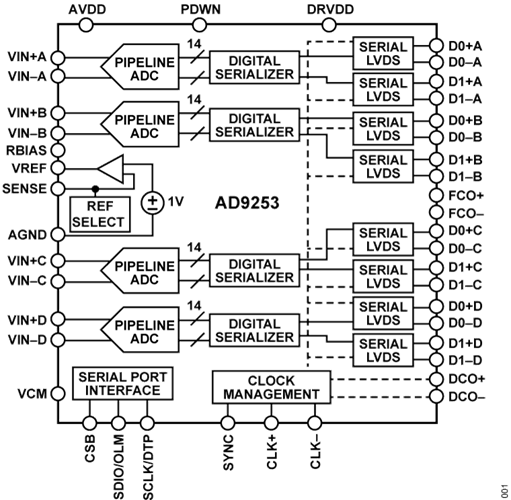

AD9253是一款4通道、14位、80 MSPS/105 MSPS/125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率可高达125 MSPS，具有杰出的动态性能与低功耗特性，适合要求小尺寸封装的应用。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道，禁用所有通道时，典型功耗低于2 mW。该ADC内置多种功能特性，旨在尽可能提高灵活性、降低系统成本，例如可编程输出时钟、数据对齐以及生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

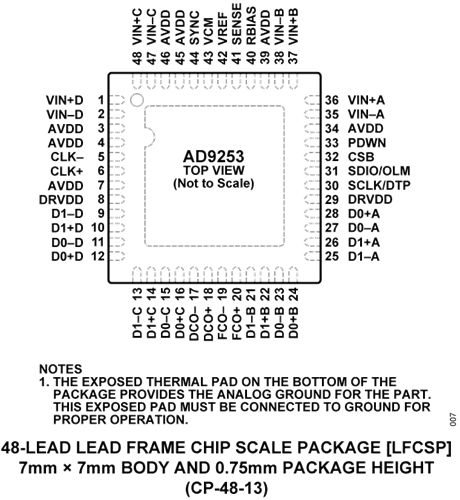

AD9253采用符合RoHS标准的48引脚LFCSP封装。额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

产品特色

1. 小尺寸。节省空间的小型封装中集成四个ADC。
2. 低功耗：每通道110 mW（125 MSPS，功率选项可调整）。
3. 与AD9633 12位四通道ADC引脚兼容。
4. 易于使用。数据时钟输出(DCO)的工作频率高达500 MHz，支持双倍数据速率(DDR)操作。
5. 使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。

应用

• 医疗超声设备
• 高速成像
• 正交和分集无线电接收器
• 测试设备
