AD9633-105

推荐新设计使用

四通道、12位、80/105/125 MSPS、串行LVDS 1.8V ADC

TI德州仪器 AD9633-105 产品介绍
2026-04-14 0次

说明


  • 1.8 V 电源操作
  • 低功耗:125 MSPS 时每通道 100 mW,具有可扩展的电源选项
  • SNR = 71 dB(至奈奎斯特(Nyquist))
  • SFDR = 91 dBc(至奈奎斯特(Nyquist))
  • DNL = ±0.3 LSB (典型值); INL = ±0.5 LSB (典型值)
  • 串行 LVDS(默认为 ANSI-644)和低功耗、降低信号选项(类似于 IEEE 1596.3)
  • 650 MHz 全功率模拟带宽
  • 2 V P-P 输入电压范围
  • 串口控制
    • 全芯片和单个通道节电模式
    • 灵活的位定向
    • 内置和自定义数字测试图案生成
    • 多芯片同步和时钟分频器
    • 可编程的输出时钟和数据调整
    • 可编程输出分辨率
    • 待机模式

特性

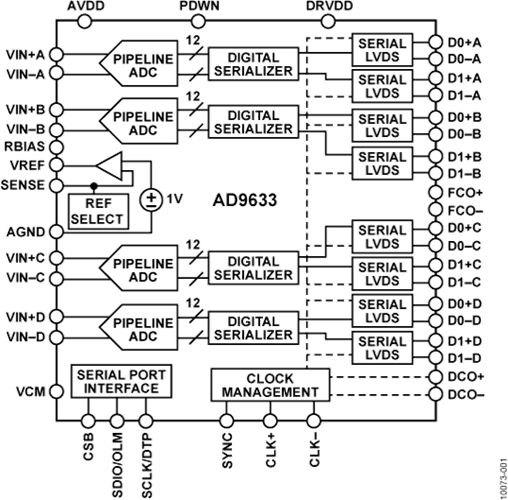

AD9633是一款四通道、12位、80 MSPS/105 MSPS/125 MSPS 模数转换器(ADC),具有片内采样保持电路,旨在实现低成本、低功耗、小尺寸和易用性。该产品以高达 125 MSPS 的转换速率运行,并针对要求小封装尺寸至关重要的应用进行了优化,以实现出色的动态性能和低功耗。

该 ADC 需要单个 1.8 V 电源和兼容 LVPECL//CMOS/LVDS 的采样率时钟,以实现全性能运行。在许多应用中,不需要外部参考或驱动程序组件。

ADC 自动将采样率时钟乘以合适的 LVDS 串行数据速率。提供了用于在输出上捕获数据的数据时钟输出(DCO)和用于发出新输出字节信号的帧时钟输出(FCO)。支持单个通道关断,当所有通道均被禁用时,功耗通常低于 2 mW。

ADC 包含旨在较大化灵活性和较小化系统成本的若干功能,例如可编程输出时钟和数据对齐以及数字测试模式生成。可用的数字测试模式包括内置的确定性和伪随机模式,以及通过串行端口接口(SPI)输入的自定义的用户定义测试模式。

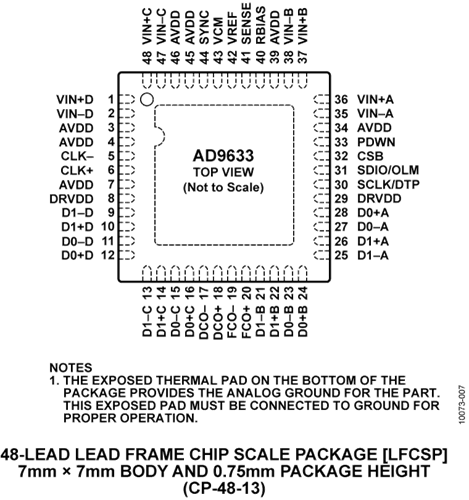

AD9633 采用符合 RoHS 标准的 48 引脚 LFCSP 封装。它可在 −40°C 至 +85°C 的工业温度范围内工作。本产品受美国专利保护。

应用

  • 医疗超声
  • 高速成像
  • 正交射频接收器
  • 多元化射频接收器
  • 测试设备

参数


类型

描述

航空航天和防务

航空航天和防务雷达系统
