说明

11位、250MSPS输出数据速率
NSR禁用时的性能
SNR：66.4 dBFS（最高185 MHz、250 MSPS）
SFDR：87 dBc（最高185 MHz、250 MSPS）
禁用NSR时的性能
SNR：66.4 dBFS（最高185 MHz，250 MSPS）

SFDR：87 dBc（最高185 MHz，250 MSPS）
总功耗：358 mW（250 MSPS）
1.8 V电源电压
LVDS（ANSI-644电平）输出

1至8整数输入时钟分频器（最大输入频率625MHz）
ADC内部基准电压源
灵活的模拟输入范围：1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
差分模拟输入、350 MHz带宽
串行端口控制
节能的关断模式
用户可配置的内置自测(BIST)功能

特性

AD6672是一款11位中频接收机，采样速率最高可达250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

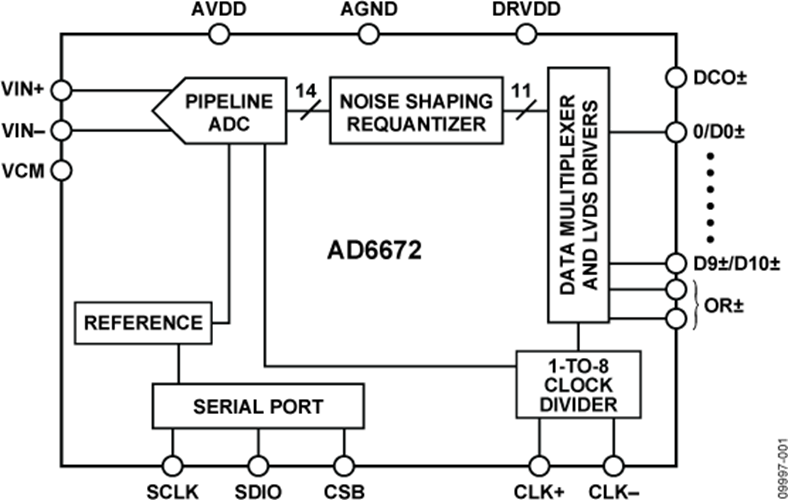

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

该ADC的内核输出内部连接到噪声整形再量化器（NSR）模块。该器件支持两种输出模式，可通过串行端口接口（SPI）选择。如果使能NSR特性，则在处理ADC的输出时，AD6672可以在有限的奈奎斯特带宽区域内实现更高的SNR性能，同时保持11位输出分辨率。可对NSR模块进行编程，以提供最高33%的采样时钟带宽。例如，若采样时钟速率为250 MSPS，则AD6672在82 MHz带宽、185 MHz fIN时实现最高73.6 dBFS的SNR。

如果禁用NSR模块，则ADC数据直接以11位的输出分辨率提供给输出端。这种工作模式下，AD6672能够在整个奈奎斯特带宽内实现最高66.6 dBFS的SNR。
