说明

特性

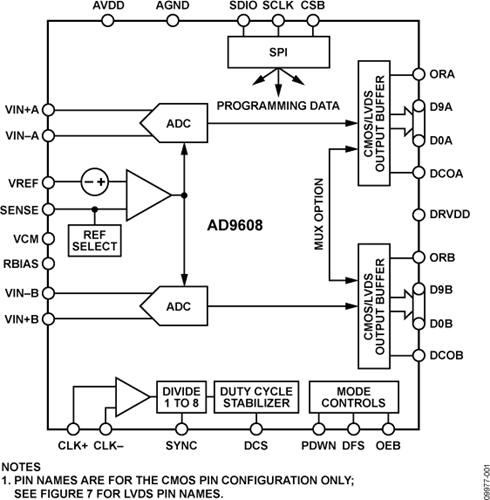

AD9608是一款单芯片、双通道、10位、105/125 MSPS模数转换器(ADC)，采用1.8V电源供电，内置高性能采样保持电路和片内基准电压源。

该产品采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供10位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。支持1.8 V CMOS和1.8 V LVDS的逻辑电平。输出数据也可以多路复用到一条输出总线。

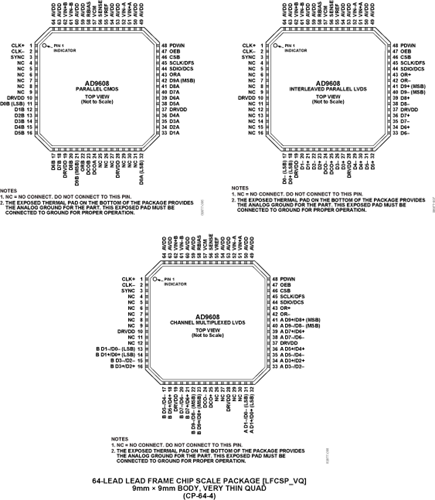

AD9608采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

应用

• 通信
• 分集无线电系统
• I/Q解调系统
• 宽带数据应用
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 超声

产品聚焦

1. 采用1.8 V单模拟电源供电，数字输出驱动器采用独立的电源供电，支持1.8 V CMOS或1.8 V LVDS逻辑系列。



2. 取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。



3. 标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、关断模式、DCO/数据时序和失调调整等。



4. 采用64引脚LFCSP封装，符合RoHS标准，与16位ADC AD9650/ AD9269 / AD9268 / AD9258/ AD9648、14位ADC AD9628/AD9231 、12位ADC AD9204 引脚兼容，因此采样速率为20 MSPS至125 MSPS的10位至16位转换器可轻松实现移植。
