TI德州仪器 AD9634-210 产品介绍
2026-04-14
0次
说明
- 信噪比(SNR)：69.7 dBFS（185 MHz输入，250 MSPS）
- 无杂散动态范围(SFDR)：87 dBc（185 MHz输入，250 MSPS）
- 输入噪声：−150.6 dBFS/Hz（185 MHz、-1dBFS输入，250 MSPS）
- 总功耗：360 mW (250 MSPS)
- 1.8 V电源电压
- LVDS（ANSI-644电平）输出
- 1至8整数输入时钟分频器（最大输入频率625MHz）
- 采样速率最高达250 MSPS
- 中频采样频率最高达350 MHz
- ADC内部基准电压源
- 灵活的模拟输入范围：1.4 V p-p至2.0 V p-p
（标称值1.75 V p-p） - 欲了解更多特性，请参考数据手册
特性
AD9634是一款12位模数转换器(ADC)，采样速率最高达250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

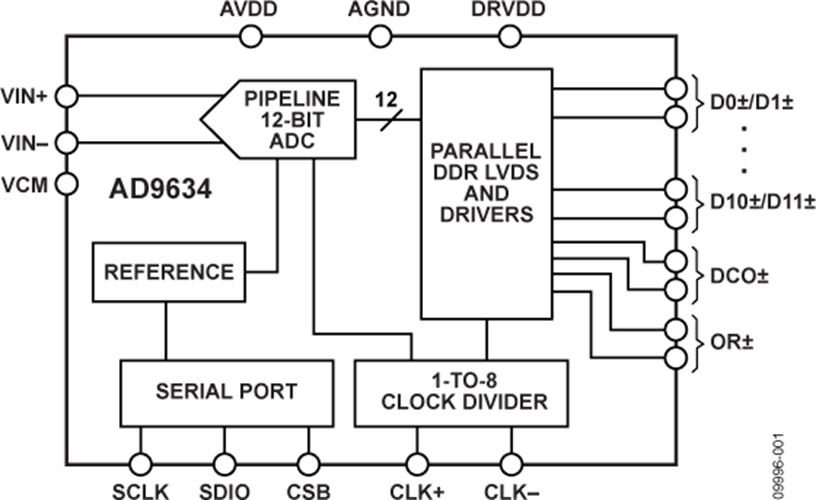

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器(DCS)可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
ADC输出数据直接送至外部12位LVDS输出端口。
需要时，灵活的关断选项可以明显降低功耗。
设置与控制的编程利用三线式SPI兼容型串行接口来完成。

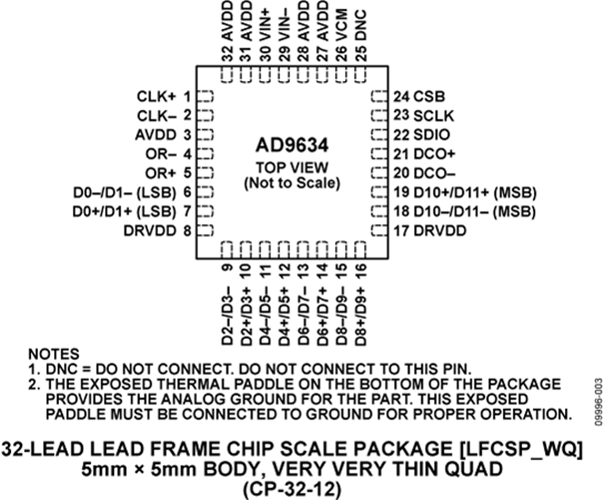

AD9634采用32引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
应用
- 通信
- 分集无线电系统
- 多模式数字接收机(3G)TD-SCDMA、WiMax、WCDMACDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用
产品聚焦
- 集成式12位、170 MSPS/210 MSPS/250 MSPS ADC。
- 快速超量程和阈值检测。
- 取得专利的差分输入在最高至350 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- 三线式、1.8V SPI端口可用于寄存器编程和回读。
- 与AD9642引脚兼容，可轻松移植到14位产品，此外还与 AD6672与引脚兼容。
