TI德州仪器 AD9648-125 产品介绍
2026-04-14
0次
说明
- 1.8 V模拟电源供电
- 1.8 V CMOS或LVDS输出
- 信噪比(SNR)：74.5 dBFs (70 MHz)
- 无杂散动态范围(SFDR)：91 dBc (70 MHz)
- 低功耗： 每通道106 mW (125 MSPS)
- 差分模拟输入、650 MHz带宽
- 中频采样频率达200 MHz
- 欲了解更多特性，请参考数据手册
AD9648-EP支持防务和航空航天应用（AQEC标准）
- 下载AD9648-EP数据手册(pdf)
- 军用温度范围： -55℃至+125℃
- 受控制造基线
- 认证数据可应要求提供
- V62/16606 DSCC图纸号
特性

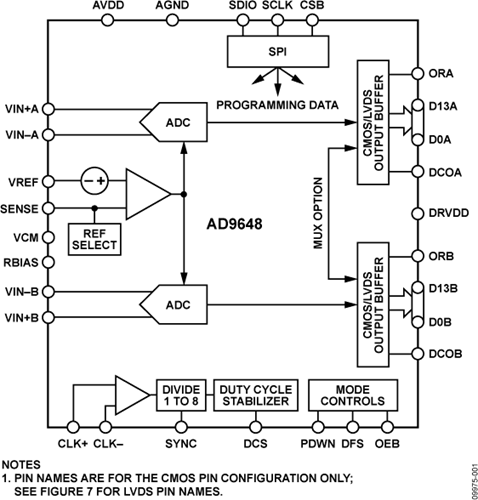

AD9648是一款单芯片、双通道、14位、105/125 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。该产品采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。
该ADC内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。
数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。支持1.8 V CMOS或LVDS输出逻辑电平。输出数据也可以多路复用到一条输出总线。

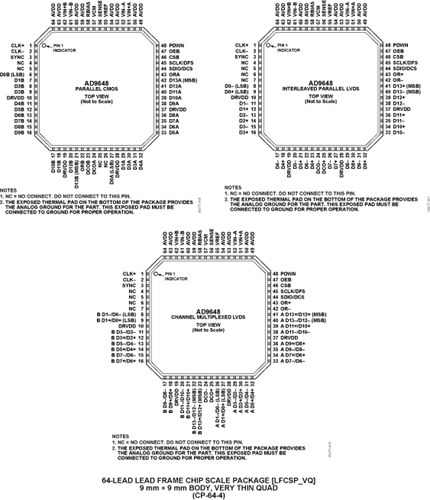

AD9648采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
应用
- 通信
- 分集无线电系统
- 多模式数字接收机GSM, EDGE, W-CDMA, LTE,
CDMA2000, WiMAX, TD-SCDMA - I/Q解调系统
- 智能天线系统
- 宽带数据应用
- 电池供电仪表
- 手持式示波器
- 便携式医疗成像
- 超声
- 雷达/LIDAR
产品聚焦
- AD9648采用1.8 V单模拟电源供电，数字输出驱动器采用独立的电源供电，支持1.8 V CMOS或LVDS逻辑系列。
- 取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。
- 标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、关断模式、DCO/数据时序和失调调整等。
- AD9648采用64引脚LFCSP封装，符合RoHS标准，与16位ADCAD9650/AD9269/AD9268、14位ADC AD9258 、12位ADCAD9628/AD9231、10位ADC AD9608/AD9204 引脚兼容，因此采样速率为20 MSPS至125 MSPS的10位至16位转换器可轻松实现移植。
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
