TI德州仪器 AD9286 产品介绍
2026-04-14
0次
说明
- 1.8 V单电源供电
- SNR：49.3 dBFS（200 MHz输入，500 MSPS）
- SFDR：65 dBc（200 MHz输入，500 MSPS）
- 低功耗：315 mW (500 MSPS)
- 片内交错时钟
- 片内基准电压源和采样保持
- 各通道1.2 V p-p模拟输入范围
- 差分输入、500 MHz带宽
- LVDS兼容数字输出
- 片内基准电压源和采样保持电路
- DNL: ±0.2 LSB
- 串行端口控制选项
- 交错时钟定时调整
- 数据格式：偏移二进制、格雷码或二进制补码
- 可选时钟占空比稳定器
- 内置可选数字测试码生成功能
- 引脚可编程的关断功能
- 提供48引脚LFCSP封装
特性
AD9286是一款8位单芯片采样模数转换器(ADC)，支持交错工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS，动态性能卓越。

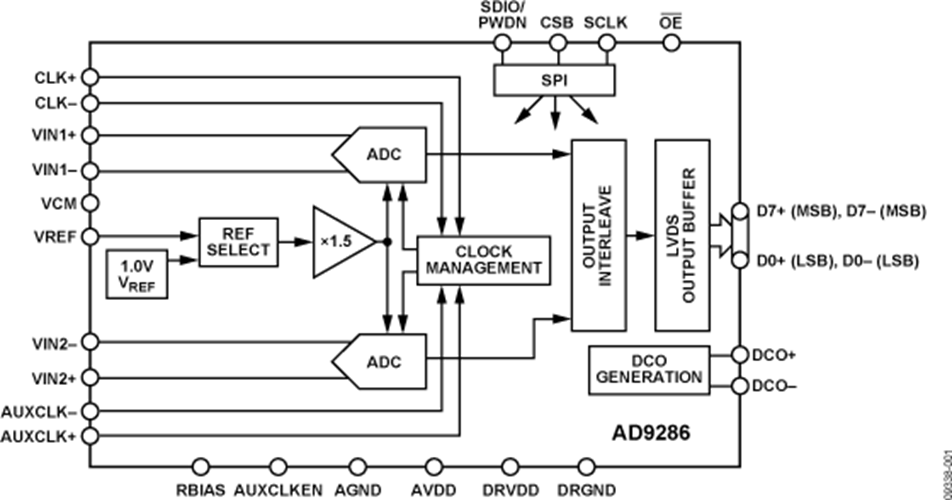

AD9286采用单个采样时钟，通过片内时钟分频器，使两个ADC内核实现时间交错（每个内核的工作频率为时钟频率的一半），从而达到额定值500 MSPS。利用SPI，用户可以精确地调整各ADC采样沿的时序，尽可能降低图像的杂散能量。
该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。
AD9286采用48引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
- 集成式8位500 MSPS ADC。
- 1.8 V单电源供电，提供LVDS输出。
- 关断选项通过引脚可编程设置进行控制。
应用
- 电池供电仪表
- 手持式示波器
- 低成本数字示波器
- OTS：光纤视频
