TI德州仪器 AD9650-25 产品介绍
2026-04-14
0次
说明
- 1.8 V模拟电源供电
- 1.8 V CMOS或LVDS输出供电
- 信噪比(SNR)
- 82 dBFS（30 MHz输入，105 MSPS数据速率）
- 83 dBFS（9.7 MHz输入，25 MSPS数据速率）
- SFDR
- 90 dBc（30 MHz输入，105 MSPS数据速率）
- 95 dBc（9.7 MHz输入，25 MSPS数据速率）
- 低功耗
- 每个通道328 mW (105 MSPS)
- 每个通道119 mW (25 MSPS)
- 1至8整数输入时钟分频器
- 欲了解更多特性，请参考数据手册
- 下载AD9650-EP数据手册(pdf)
特性

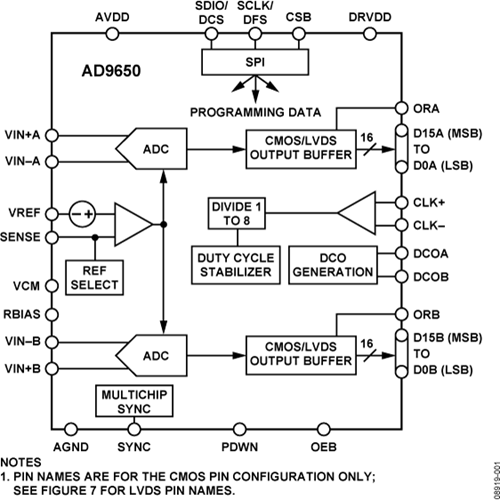

AD9650是一款双通道、16位、25 MSPS/65 MSPS/80 MSPS/ 105 MSPS模数转换器(ADC)，专为数字化高频、宽动态范围信号而设计，支持输入频率高达300 MHz。
这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器和共享集成基准电压源，可简化设计考虑因素。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
ADC输出数据可以直接送至两个外部16位输出端口，或在单个16位总线上多路复用。这些输出可以设置为1.8 V CMOS或LVDS。
需要时，灵活的掉电选项可以明显降低功耗。
设置与控制的编程利用三线式SPI兼容型串行接口来完成。
AD9650采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
产品特色
- 片内扰动选项可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。
- 专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- 采用1.8 V单电源供电，数字输出驱动器则采用独立电源供电，以支持1.8 V CMOS或LVDS输出。
- 标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、节电模式以及测试模式。
- 引脚兼容AD9268以及其他双通道系列，如AD9269、AD9251、AD9231和AD9204。这样便可轻松在不同分辨率和带宽之间实现升级。
应用
- 工业仪器仪表
- X射线、MRI和超声设备
- 高速脉冲采集
- 化学和频谱分析
- 直接变频接收机
- 多模式数字接收机
- 智能天线系统
- 通用软件无线电
