TI德州仪器 LTM9003-AA 产品介绍

2026-04-14 0次

说明

面向数字预失真 (PDP) 应用的全集成化接收器子系统
具有宽 RF 频率范围的下变频混频器：400MHz 至 3.8GHz
125MHz 宽通带滤波器，<0.5dB 通带纹波
具高达 12 位分辨率、250Msps 采样速率的低功率 ADC
-145.5dBm/Hz 输入噪声层，25.8dBm IIP3
1.5W 总功耗
50Ω 单端 RF 和 LO 端口
内部旁路电容，无外部元件
ADC 时钟占空比稳定器

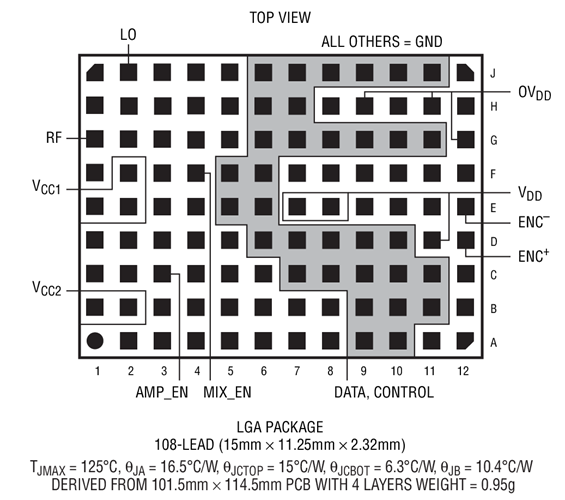

11.25mm x 15mm LGA 封装

特性

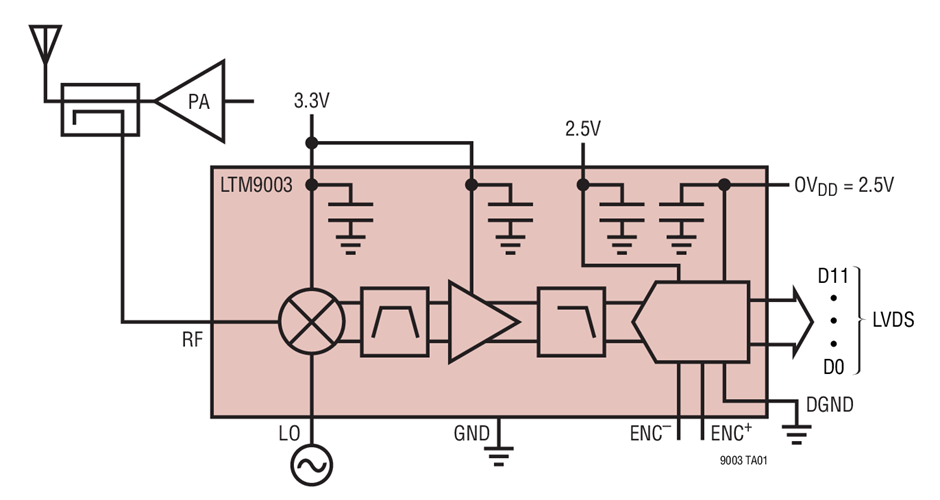

LTM^®9003 是一款 12 位数字预失真 µModule^® 接收器子系统，用于蜂窝基站的发送路径。该器件采用了一种集成系统级封装 (SiP) 技术，内置一个下变频混频器、宽带滤波器和模数转换器 (ADC) 。该系统针对一个 184MHz 中频 (IF) 和一个高达 125MHz 信号带宽进行相应的调整。这款 12 位 ADC 的采样速率高达 250Msps。如需定制配置，请咨询凌力尔特公司。

高信号电平下变频有源混频器专为高线性度、宽动态范围 IF 采样应用而优化。它包括一个用于驱动双平衡混频器的差分 LO 缓冲放大器。RF 和 LO 输入端上的宽带、集成变换器提供单端 50Ω 接口。在内部使 RF 和 LO 输入与 50Ω 相匹配 (从 1.1GHz 至 1.8GHz)。

CLK 输入负责控制转换器操作，并可进行差分驱动或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
