TI德州仪器 AD9269-80 产品介绍
2026-04-14
0次
说明
- 1.8 V模拟电源供电
- 1.8 V至3.3 V输出电源
- 信噪比(SNR)：
77 dBFS（10 MHz输入）
73 dBFS（170 MHz输入） - 无杂散动态范围(SFDR)：
90 dBc（10 MHz输入）
78 dBc（170 MHz输入） - 低功耗：
每个通道42 mW (20 MSPS)
每个通道95 mW (80 MSPS)
- 差分输入、700 MHz带宽
- 片内基准电压源和采样保持电路
- 2 V峰峰值差分模拟输入
- 微分非线性(DNL)：±0.2 LSB
- 串行端口控制选项
正交纠错（增益、失调电压和相位） - 欲了解更多特性，请参考数据手册
特性

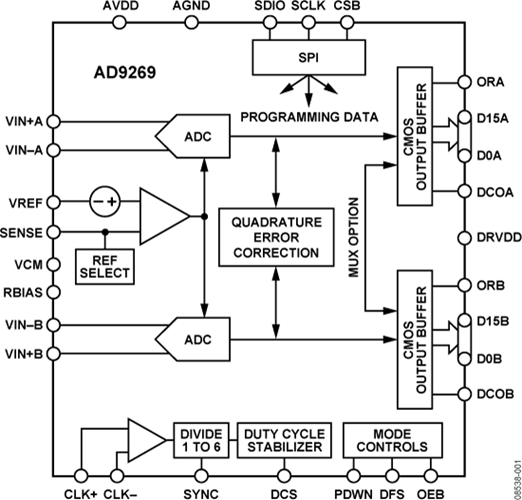

AD9269是一款单芯片、双通道、16位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。借助一个正交纠错模块可纠正直接变频接收机中模拟解调器所产生的失配（失调电压、增益和相位）。采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。
数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8 V和3.3 V两种CMOS电平，输出数据可以在单条输出总线上多路复用。

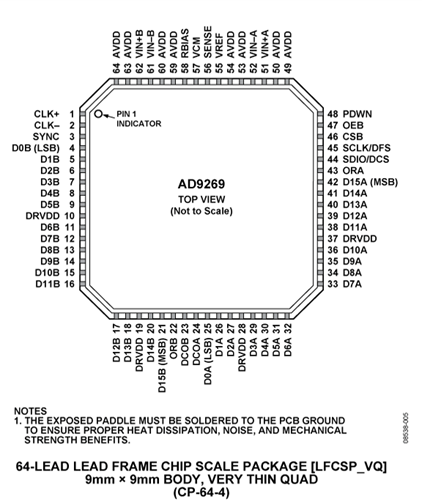

AD9269采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。
应用- 通信
- 分集无线电系统
- 多模式数字接收机
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA - I/Q解调系统
- 智能天线系统
- 电池供电仪表
- 手持式示波器
- 便携式医疗成像
- 超声
- 雷达/LIDAR
