TI德州仪器 ADAQ4001 产品介绍
2026-04-14
0次
说明
- 改善设计历程
- 具有可选输入范围的全差分 ADC 驱动器
- 具有 5 V VREF 的输入范围：±±10 V，±5 V 或 ±2.5 V
- 包含基本的无源组件
- ±0.005% iPassives 匹配电阻阵列
- 宽输入共模电压范围
- 高共模抑制比
- 单端到差分转换
- 信号链密度增加
- 小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA
- 4× 尺寸缩小与离散解决方案
- 具有 VCM 生成功能的板载基准电压源缓冲区
- 高性能
- 吞吐量：2 MSPS，无流水线延迟
- 保证 16 位无失码
- 积分非线性：±4.6 ppm（典型值）,保证 ±11.9 ppm
- SINAD：95 dB（典型值）(G = 0.454)
- 失调误差漂移：0.7 ppm/°C（典型值）(G = 0.454)
- 增益误差漂移：±0.5 ppm/°C （典型值）
- 低总功耗：2 MSPS 时为 51.6 mW（典型值）
- 兼容 SPI-/QSPI™-/MICROWIRE™-/DSP 的串行接口
- 多功能逻辑接口电源，提供 1.8 V、2.5 V、3 V 或 5 V 电压
特性

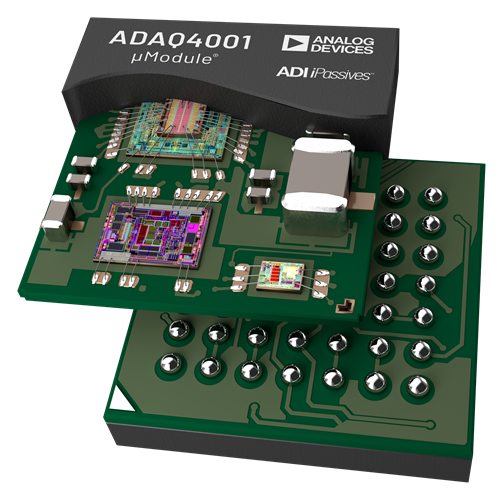

ADAQ4001 是一款 ®Module® 精密数据采集 (DAQ)、信号链解决方案，可将组件选择、优化和布局方面的信号链设计的挑战从设计人员转移到套件上，从而缩短精密测量系统的开发周期。
ADAQ4001 采用系统级封装 (SIP) 技术，通过将多个通用信号处理和调节模块组合到一个套件中，减少了终端系统组件的数量。这些模块包括高分辨率 16 位、2 MSPS 逐次逼近寄存器（SAR）、模数转换器 (ADC)、低噪声、全差分 ADC 驱动器放大器 (FDA) 和稳定的参考缓冲区。

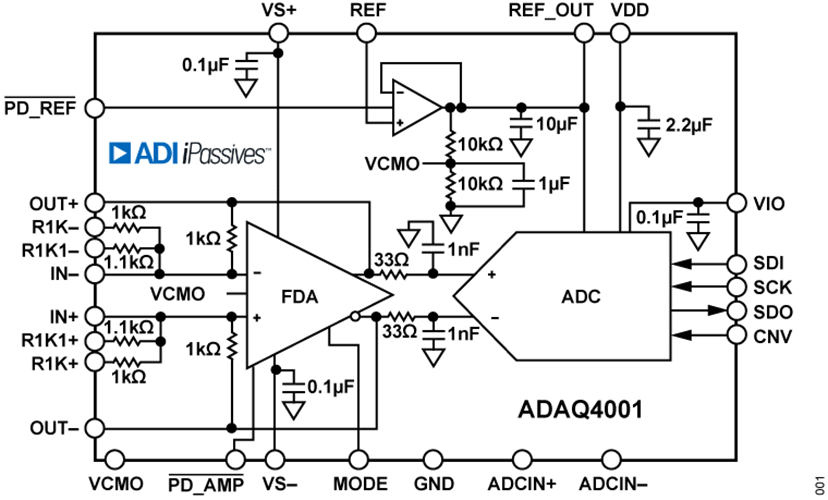

ADAQ4001 利用 ADI公司的 iPassives® 技术，还集成了关键的无源元件，这些元件具有出色的匹配和漂移特性，可较大程度地减少与温度有关的误差源，并优化性能（见数据手册中的图 1）。此信号链解决方案采用小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA 封装，可在不牺牲性能的情况下，实现紧凑的外形设计，并简化了终端系统的物料清单管理。这种系统集成水平使 ADAQ4001 对印刷电路板 (PCB) 布局的敏感度大大降低，同时仍提供了适应各种信号电平的灵活性。
兼容串行外设接口 (SPI) 的串行用户界面使用单独的 VIO 电源，与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。ADAQ4001 的额定工作温度范围为 −40°C 至 +125°C。
应用
- 自动测试设备
- 机器自动化
- 过程控制
- 医疗仪器仪表
- 数字控制回路
参数
类型 | 描述 |
航空航天和防务 | 国防通讯 |
电能 | 计量与电能监控 |
医疗健康 | 生命科学和医疗仪器 |
工业自动化技术 (IAT) | 状态监控的振动检测 |
仪器仪表和测量 | 自动化测试设备 |
