TI德州仪器 MAX22530 产品介绍
2026-04-14
0次
说明
- 支持对多通道模拟/二进制输入实现稳健检测
- SSOP封装可耐受 3.5kVRMS 隔离持续 60s (VISO)
- 宽体SOIC封装可耐受 5kVRMS 隔离持续60s (VISO)
- 20引脚或28引脚SSOP封装的爬电距离和电气间隙为5.5mm
- 16引脚宽体SOIC封装的爬电距离和电气间隙为8mm
- II级CTI封装材料
- 通过高度集成缩减BOM和电路板空间
- 利用集成DC-DC电源实现现场端自供电
- 12位ADC，每通道数据速率为20ksps
- 每个通道配备可编程阈值比较器
- 数据和DC-DC电源实现隔离
- 集成1.8V基准电压源
- 延长系统"正常运行时间"，简化系统设计和维护
- 现场端ADC功能诊断
- 现场端连续功率监控
- 通信系统自诊断
- 灵活控制和接口
- 可编程输入上限和下限阈值实现可编程滞回
- 提供比较器输出(COUT_)引脚，实现更快速响应
- SPI接口，具有CRC选项
- 精密内部基准电压±1%（典型值）
- 工作温度范围：–40°C至+125°C
特性

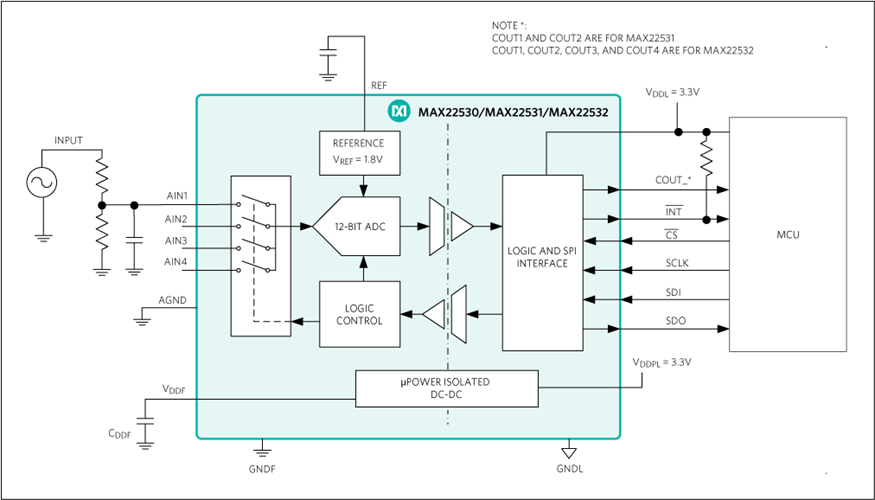

TMAX22530–MAX22532均为电气隔离、4通道、多路复用、12位模数转换器(ADC)，属于 MAXSafe™ 系列产品。集成隔离式DC-DC转换器为所有现场端电路供电，即使没有输入信号也可以进行现场端诊断。
MAX22530–MAX22532系列对隔离栅现场端的输入电压持续进行数字化处理，并将数据通过隔离栅传输至器件的逻辑端，然后在逻辑端将输入电压的幅度与可编程阈值进行比较。12位ADC内核的采样速率为每通道20ksps（典型值）。ADC数据可通过SPI接口以直接或滤波形式获取。根据设置，进行滤波处理时取最近4个读数的平均值。
每个输入都有一个具有可编程高、低阈值的比较器，且当任何输入超出其基于模式设置的编程电平时，就会激活中断。在数字输入模式下，当输入电压高于上限阈值时，比较器输出引脚(COUT_)为高电平，当低于下限阈值时为低电平。禁用滤波时，比较器对输入变化的响应时间小于75µs（典型值）。使能滤波时，比较器使用最后4个ADC读数的移动平均值。
MAX22530采用16引脚宽体SOIC封装，提供8mm爬电距离和电气间隙以及5kVRMS隔离。MAX22531采用20引脚SSOP封装，MAX22532采用28引脚SSOP封装，二者均提供5.5mm爬电距离和电气间隙以及3.5kVRMS隔离。所有封装材料的相对漏电起痕指数(CTI)较低，为400，在爬电距离表中处于II组等级。
所有器件的额定工作环境温度范围为-40°C至+125°C。
应用
- 高压二进制输入
- 变电站自动化
- 配电自动化
- 过程自动化
- 运动控制
