说明
- 易于使用
- μModule数据采集系统
- 全部有源元件皆由ADI公司设计
- 节省50% PCB面积
- 包含关键无源元件
- SPI/QSPI/MICROWIRE™/DSP兼容串行接口
- 以菊花链形式连接多个ADAQ7980/ADAQ7988器件
- 多功能电源配置,1.8 V/2.5 V/3 V/5 V逻辑接口
- μModule数据采集系统
- 高性能
- 16位分辨率、无失码
- 吞吐速率:500 kSPS
- 积分非线性(INL):±8 ppm(典型值),20 ppm(最大值)
- 信噪比(SNR):91.5 dB(典型值,10 kHz,单位增益)
- 总谐波失真(THD):-105 dB (10 kHz)
- 零误差:±0.06 mV(典型值,单位增益)
- 零误差温度漂移:1.3 μV/°C(最大值)
- 低功耗
- 16.5 mW典型值(500 kSPS)
- 灵活的关断模式
- 24引脚5 mm × 4 mm小型LGA封装
- 出色的ESD额定值
- 3500 V人体模型(HBM)
- 1250 V场感应充电装置模型(FICDM)
- 宽工作温度范围:-55°C至+125°C
特性
ADAQ7980/ADAQ7988均为16位模数转换器(ADC) μModule®数据采集系统,系统中集成四个常见信号处理和调理模块,采用支持各种应用的系统级封装(SiP)设计。这些器件集成最关键的无源元件,从而消除与使用逐次逼近寄存器(SAR) ADC的传统信号链相关的许多设计挑战。这些无源元件是实现额定器件性能的关键因素。

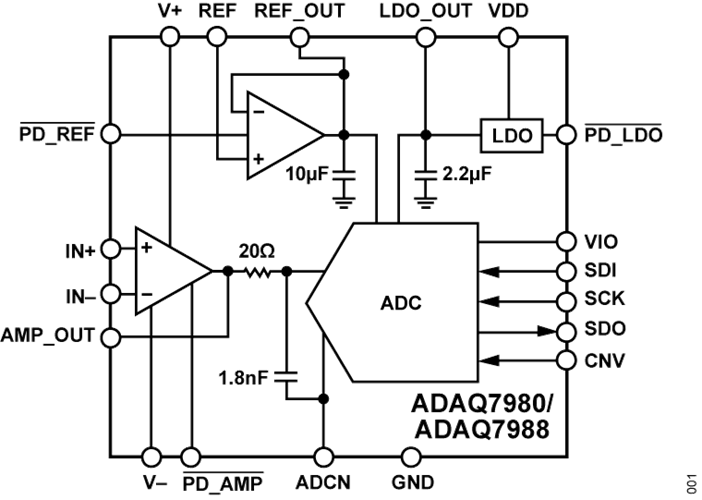

ADAQ7980/ADAQ7988内置一个高精度、低功耗、16位SAR ADC,一个低功耗、高带宽、高输入阻抗ADC驱动器,一个稳定的低功耗基准电压缓冲器和一个高效的电源管理模块。这些产品采用5 mm × 4 mm小型LGA封装,可简化数据采集系统的设计过程。ADAQ7980/ADAQ7988的系统集成度解决了许多设计挑战难题,同时提供灵活的可配置ADC驱动器反馈环路,以便调整增益和/或共模。一组四个器件电源提供出色的系统性能;但是,可实现单电源工作且对器件工作规格的影响很小。
ADAQ7980/ADAQ7988集成在外形与集成电路(IC)一样紧凑的关键元件中,这些元件常用于数据采集信号链设计中。μModule系列将元件选型、优化和布局等设计负担从设计人员转移到器件上,缩短了整体设计时间,减少了系统故障,最终加快了产品上市时间。
串行外设接口(SPI)兼容串行接口能够将多个器件以菊花链形式连结到单三线式总线上,并提供一个可选的繁忙指示。用户接口与1.8 V、2.5 V、3 V或5 V逻辑兼容。
这些器件的额定工作温度范围为−55°C至+125°C。
应用
- 自动测试设备(ATE)
- 电池供电仪器仪表
- 通信
- 数据采集
- 过程控制
- 医疗仪器
参数
类型 | 描述 |
仪器仪表和测量 | 汽车环境中的噪声、振动和不平顺性(NVH) |
航空航天和防务 | 航空电子产品和解决方案 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
