说明

特性

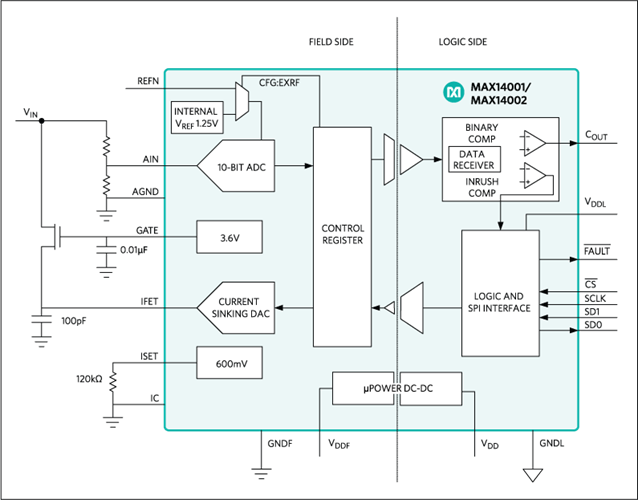

MAX14001/MAX14002为隔离型、单通道模/数转换器(ADC)，带有可编程电压比较器和浪涌电流控制，优化用于可配置二进制输入应用。MAX14001/MAX14002的二进制输入侧(现场侧)和比较器输出/SPI侧(逻辑侧)提供3.75kV_RMS集成隔离。集成、隔离型、DC-DC转换器为所有现场侧电路供电，所以即使没有输入信号也可以执行现场侧诊断。20引脚SSOP封装提供5.5mm爬电距离和间隙，II级CTI等级。

器件将隔离阻障现场侧的输入电压连续数字化，并通过隔离阻障将数据发送到器件的逻辑侧，然后即可将输入电压与可编程门限进行比较。如果输入电压高于上限或者低于下限，二进制比较器输出引脚为高电平。禁止滤波时，比较器对输入变化的响应时间小于150μs；使能滤波时，比较器采用最新2、4或8个ADC读数的滑动平均。滤波和未滤波ADC读数均通过5MHz SPI端口提供，该端口也用于设置比较器门限和其它器件配置。

MAX14001/MAX14002通过外部、高电压FET控制二进制输入的电流。该电流清理继电器触点以及衰减输入噪声。监测ADC读数的浪涌比较器触发浪涌电流或润湿脉冲。浪涌触发门限、电流幅值和电流持续时间在MAX14001中全部是可编程的，但在MAX14002中是固定值。高电压FET不提供浪涌电流时，切换至偏压模式。偏压模式在二进制输入上提供小电流负载，以衰减容性耦合噪声。在MAX14001和MAX14002中，偏置电流可在50μA至3.75mA范围内编程。这样允许实现噪声衰减和功耗之间的最佳平衡。

应用

• 配电自动化
• 高压二进制输入(12V–300V)
• 工业控制、多范围、数字输入模块，独立隔离输入
• 变电站自动化
