说明

特性

AD7768 / AD7768-4分别为每通道集成Σ-Δ型调制器和数字滤波器的8通道和4通道、同步采样Σ-Δ型模数转换器（ADC），支持交流和直流信号的同步采样。

AD7768 / AD7768-4在110.8 kHz最大输入带宽下实现108 dB动态范围，具备±2 ppm INL、±50 µV失调误差和±30 ppm增益误差的典型性能。

AD7768 / AD7768-4用户可在输入带宽、输出数据速率和功耗之间进行权衡，并选择三种功耗模式之一以优化噪声目标和功耗。AD7768/AD7768-4的灵活性使其成为适合低功耗直流和高性能交流测量模块的可重复使用的平台。

AD7768 / AD7768-4有三种工作模式：快速模式（最大值：256 kSPS、110.8 kHz输入带宽、每通道51.5 mW）、中速模式（最大值：128 kSPS、55.4 kHz输入带宽、每通道27.5 mW）和生态模式（最大值：32 kSPS、13.8 kHz输入带宽、每通道9.375 mW。

AD7768 / AD7768-4提供丰富的数字滤波性能，如宽带、±0.005 dB低通带纹波、集成急剧滚降性能的抗混叠低通滤波器，以及在奈奎斯特频率的105 dB阻带衰减。

频域测量可使用宽带线性相位滤波器。该滤波器在以下范围具有平坦的通带（±0.005 dB纹波）：DC至102.4 kHz (256 kSPS)、DC至51.2 kHz (128 kSPS)或DC至12.8 kHz (32 kSPS)。

AD7768 / AD7768-4还提供sinc响应（通过sinc5滤波器）、低带宽的低延迟路径和低噪声测量。可为每个通道选择并运行宽带和sinc5滤波器。

在这些滤波器选项内，用户可通过从抽取速率×32、×64、×128、×256、×512和×1024中进行选择来提高动态范围。改变抽取滤波的能力可对所需输入带宽的噪声性能进行优化。

每个ADC通道的嵌入式模拟功能可简化设计，如模拟输入上的预充电缓冲器可减小模拟输入电流，每通道的基准预充电缓冲器可减小基准电压输入端的输入电流和毛刺。

器件采用5 V AVDD1A和AVDD1B电源、2.25 V至5.0 V AVDD2A和AVDD2B电源以及2.5 V至3.3 V或1.8 V IOVDD电源供电（有关1.8 V IOVDD的具体电源供电要求，请参见“1.8 V IOVDD电源”部分）。该器件需要一个外部基准电压源；绝对输入基准电压范围为1 V至AVDD1 − AVSS。

在本文档中为明确起见，AVDD1A和AVDD1B电源称为AVDD1，而AVDD2A和AVDD2B电源称为AVDD2。对于负电源，AVSS指AVSS1A、AVSS1B、AVSS2A、AVSS2B和AVSS引脚。

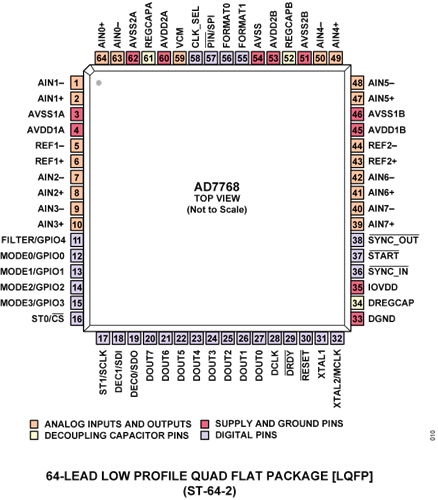

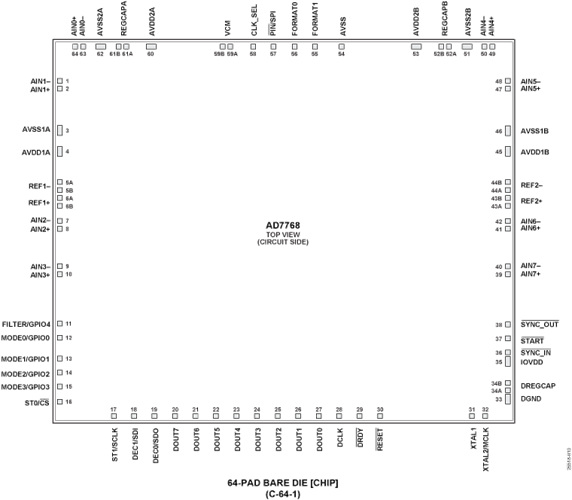

器件的额定工作温度范围为−40°C至+105°C，提供10 mm × 10 mm、64引脚LQFP封装，印刷电路板(PCB)尺寸为12 mm × 12 mm。在整篇数据手册中，多功能引脚（如晶振2/MCLK）由整个引脚名称或引脚的单个功能表示（例如MCLK即表示仅与此功能相关）。

应用

• 数据采集系统：USB/PXI/以太网
• 仪器仪表和工业控制环路
• 音频测试和测量
• 振动和资产状态监控
• 3相电能质量分析
• 声纳
• 高精度医疗脑电图(EEG)/肌电图（EMG)/心电图(ECG)
