TI德州仪器 LTC2984 产品介绍

2026-04-14 0次

说明

对2、3或4线式RTD、热电偶、热敏电阻和二极管直接进行数字化
片内EEPROM可存储通道配置数据和自定义系数
2.85V至5.25V单电源供电
20个灵活的输入支持传感器互换

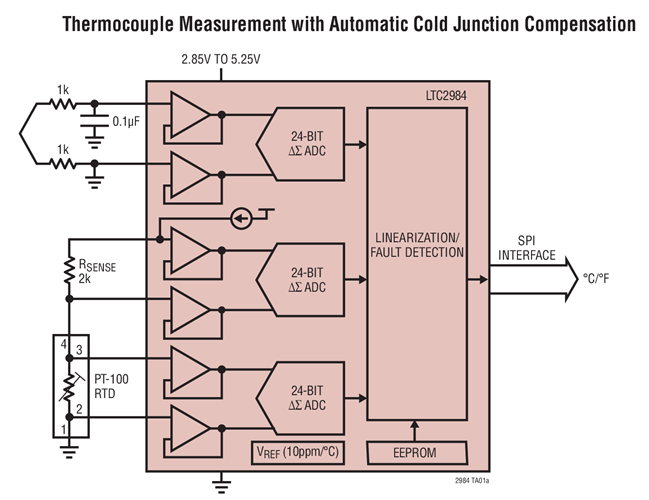

自动热电偶冷端补偿
用于热电偶、RTD和热敏电阻的内置标准和用户可编程系数
测量热电偶负电压
自动熔断、短路和故障检测
缓冲输入支持外部保护
50Hz/60Hz同时抑制
集成15ppm/°C（最大值）基准电压源（I级）
集成配置检查器和C语言代码生成工具的演示软件

特性

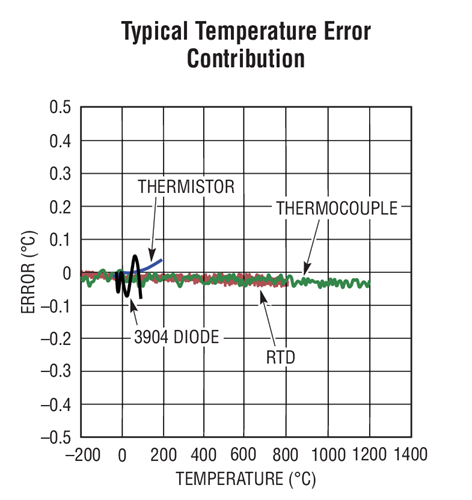

LTC^®2984 可测量多种温度传感器并以数字方式输出结果 (采用 °C 或 °F 为单位)，具有 0.1°C 的准确度和 0.001°C 的分辨率。LTC2984 能够测量几乎所有标准 (B、E、J、K、N、S、R、T 类) 热电偶或定制热电偶的温度，可自动补偿冷结点温度并对结果进行线性化。另外，该器件还能利用标准的两线、三线或四线式 RTD、热敏电阻和二极管来测量温度。其具有 20 个可重配置的模拟输入，从而实现了众多的传感器连接和配置选项。LTC2984 包括适用于每种温度传感器的激励电流源和故障检测电路，以及一个用于存储定制系数和通道配置数据的 EEPROM。

LTC2984 可直接连接至参考于地的传感器，并不需要电平移位器、负电源电压或外部放大器。所有的信号皆由三个高准确度的 24 位 ΔΣ ADC 进行缓冲和同时数字化处理，并利用一个内部 10ppm/°C (最大值) 基准来驱动。
