MAX31856

量产

高精度热电偶至数字输出转换器，带线性度补偿

TI德州仪器 MAX31856 产品介绍

2026-04-14 0次

说明

提供高精度热电偶温度读数
- 包括8种热电偶的自动线性度修正
- ±0.15%(最大值，-20°C至+85°C)热电偶满幅和线性度误差
- 19位、0.0078125°C热电偶温度分辨率
内置冷端补偿，将系统元件数量降至最少
- ±0.7°C(最大值，-20°C至+85°C)冷端补偿精度
±45V输入保护，系统性能可靠
简化系统故障管理和诊断
- 检测热电偶开路
- 过温和欠温故障检测
50Hz/60Hz噪声抑制滤波，提高系统性能
14引脚TSSOP封装

特性

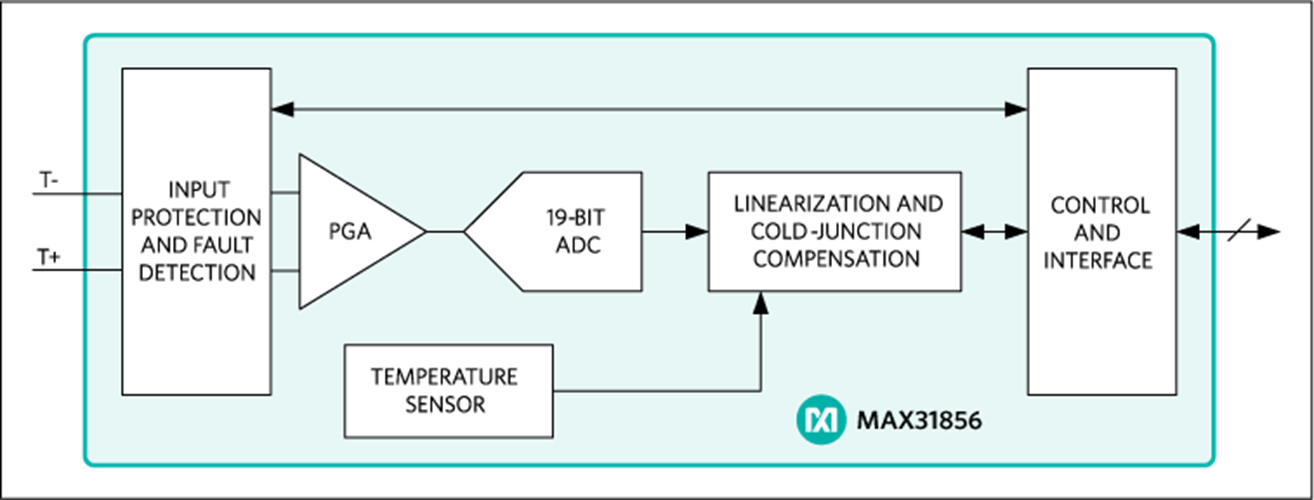

MAX31856可对来自于任何类型热电偶的信号进行冷端补偿和数字化，将输出数据格式化为以摄氏度为单位。转换器的温度分辨率达0.0078125°C，允许读取高达+1800°C以及低至-210°C (取决于热电偶类型)的温度读数，热电偶电压测量精度达±0.15%。热电偶输入具有高达±45V的过压保护。

查找表(LUT)储存多种类型热电偶(K、J、N、R、S、T、E和B)的线性度修正数据。器件包括50Hz和60Hz电网频率滤波，也是热电偶的故障检测频率。SPI兼容接口允许选择热电偶类型以及设置转换和故障检测过程。
