说明

下载AD5592R-1-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
可配置的8通道ADC/DAC/GPIO
可配置为下列任意组合：
- 8个12位DAC通道
- 8个12位ADC通道
- 8个通用数字输入/输出引脚
集成温度传感器

SPI接口
电源电压：2.7 V至5.5 V
1.8 V逻辑兼容性(AD5592R-1)
提供下列封装：

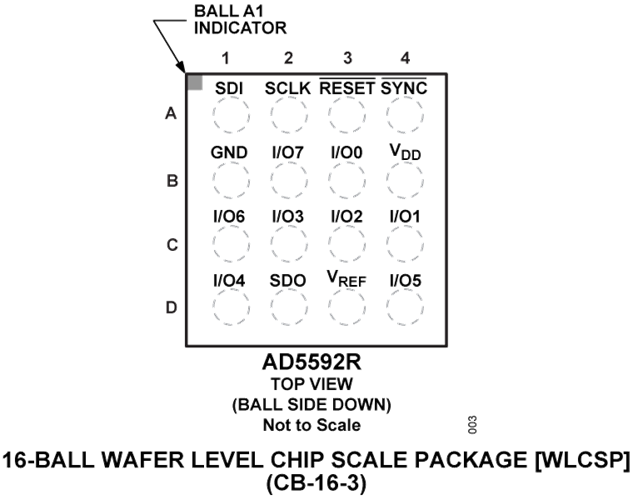

- 16引脚、2 mm × 2 mm WLCSP封装
- 16引脚、3 mm x 3 mm LFCSP封装

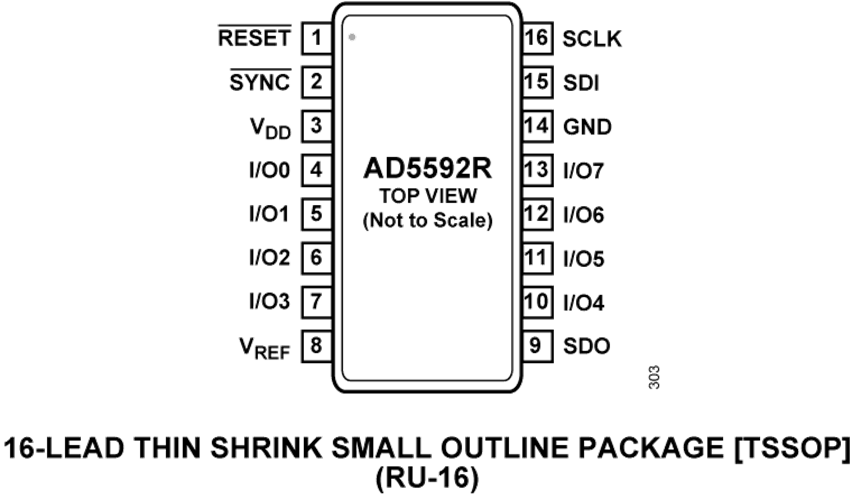

- 16引脚TSSOP封装
通过AEC-Q100汽车应用认证

特性

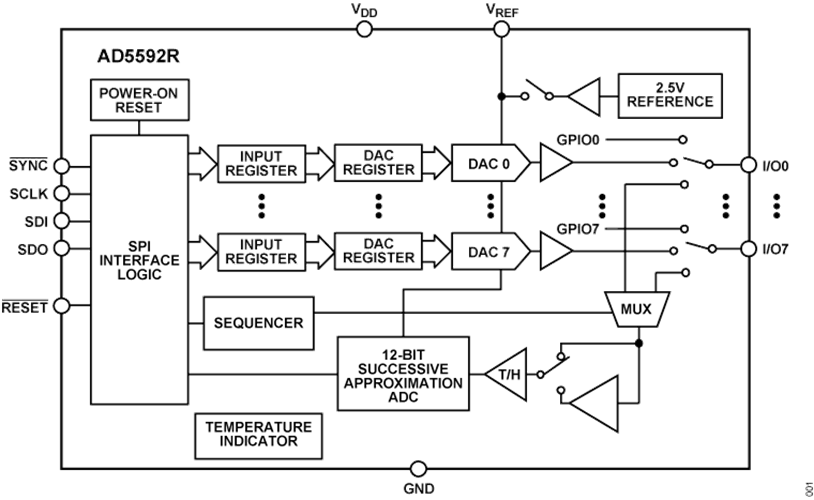

AD5592R/AD5592R-1集成8个可单独配置为数模转换器(DAC)输出、模数转换器(ADC)输入、数字输出或数字输入的I/Ox引脚（I/O0至I/O7）。I/Ox引脚配置为模拟输出时，由12位DAC驱动。DAC输出范围为0 V至V_REF，或0 V至2 × V_REF。I/Ox引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。ADC输入范围为0 V至V_REF，或0 V至2 × V_REF。ADC的总吞吐速率为400 kSPS。I/Ox引脚还可配置为数字、通用输入或输出(GPIO)引脚。通过串行外设接口(SPI)执行写/读操作，可分别访问GPIO写数据寄存器或GPIO读配置寄存器，从而置位或回读GPIO引脚状态。

AD5592R/AD5592R-1集成2.5 V、20 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。温度值回读为ADC读序列的一部分。

AD5592R/AD5592R-1提供16引脚2 mm × 2 mm WLCSP、16引脚3 mm × 3 mm LFCSP和16引脚TSSOP三种封装。AD5592R/AD5592R-1的工作温度范围为−40 °C (T_A)至+125 °C (T_J)。
