TI德州仪器 AD7405 产品介绍

2026-04-14 0次

说明

外部时钟输入速率：5 MHz至20 MHz
16位无失码
信噪比(SNR)： 88 dB（典型值）
有效位数(ENOB)： 14.2位（典型值）
典型失调温漂： 1.6 μV/℃典型值
LVDS接口

片上数字隔离器
片内基准电压源
满量程模拟输入范围： ±320 mV
工作温度范围：−40 ℃至125 ℃
高共模瞬变抗扰度： >25 kV/μs
16引脚宽体SOIC封装，增加爬电距离
欲了解更多特性，请参考数据手册

特性

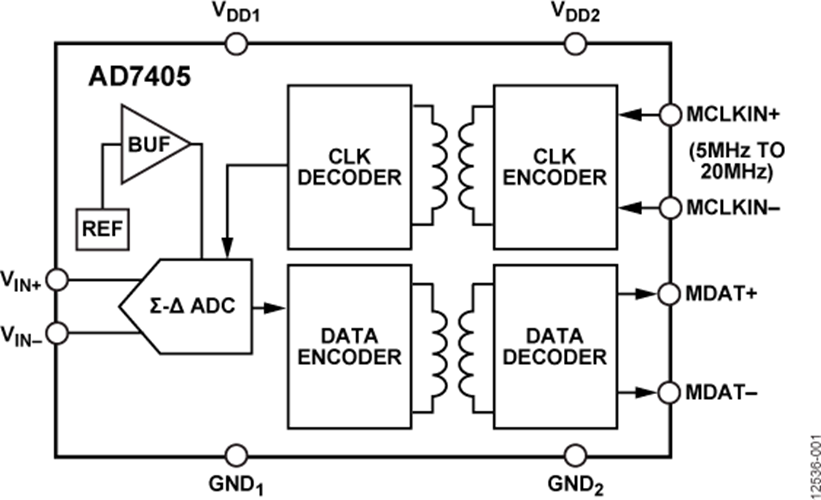

AD7405是一款高性能二阶Σ-Δ调制器，片上的数字隔离采用ADI公司的iCoupler^®技术，能将模拟输入信号转换为高速单个位LVDS数据流。 AD7405采用5 V (VDD1)电源供电，可输入±250 mV的差分信号（满量程±320 mV）。该差分输入信号非常适合用于在要求电流隔离的高电压应用中监控分流电压。

模拟输入由高性能模拟调制器连续采样，并转换为数据率最高为20 MHz且密度为1的数字输出流。通过适当的数字滤波器可重构原始信息，以在78.1 kSPS时实现88 dB的信噪比(SNR)。 LVDS输入/输出可采用5 V或3.3 V电源供电(VDD2)。

LVDS接口采用数字式隔离。通过将LVDS接口技术和单片变压器技术结合在一起，较之传统光耦合器等其它元件来说，片内隔离能提供更加优异的工作特性。 AD7405采用16引脚宽体SOIC封装，工作温度范围为−40°C至+125°C。
