TI德州仪器 AD7403-8 产品介绍
2026-04-14
0次
说明
- 外部时钟输入速率：5 MHz至20 MHz
- 16位无失码
- 信噪比(SNR)：88 dB（典型值）
- 有效位数(ENOB)：14.2位（典型值）
- 典型失调温漂：1.6 μV/°C（典型值）
- 片内数字隔离器
- 片内基准电压源
- 欲了解更多特性，请参考数据手册
- 下载AD7403-EP数据手册
- 军用温度范围：-55°C至+125°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/16625 DSCC图纸号
特性

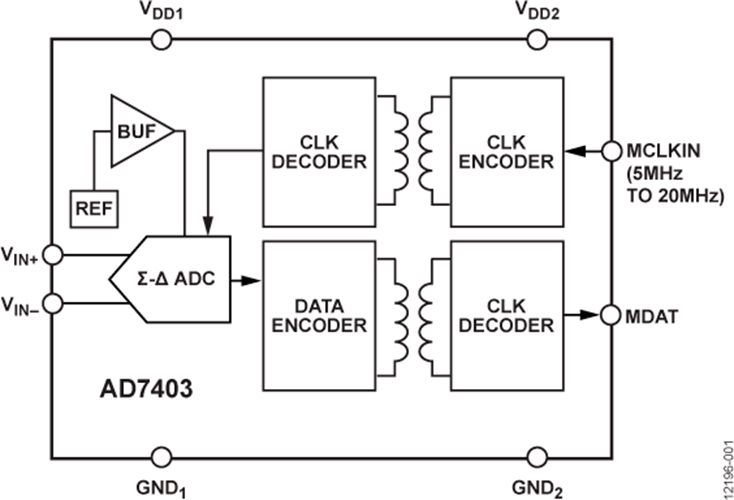

AD7403是一款高性能的二阶Σ-Δ型调制器，片上的数字隔离采用ADI公司的iCoupler®技术，能将模拟输入信号转换为高速单比特数据流。 AD7403采用5 V (VDD1) 电源供电，可输入±250 mV的差分信号（满量程±320 mV）。 该差分输入信号非常适合用于在要求电流隔离的高电压应用中监控分流电压。
模拟输入由高性能模拟调制器连续采样，并转换为数据率最高为20 MHz且密度为1的数字输出流。 通过适当的数字滤波器可重构原始信息，以在78.1 kSPS时实现88 dB的信噪比(SNR)。 串行输入/输出可采用5 V或3 V电源供电 (VDD2)。
串行接口采用数字式隔离。 通过将高速互补金属氧化物半导体(CMOS)技术和单片变压器技术结合在一起，较之传统光耦合器等其它元件来说，片内隔离能提供更加优异的工作特性。 AD7403采用16引脚宽体SOIC封装，工作温度范围为−40°C至+125°C。 AD7403-8采用8引脚宽体SOIC封装，工作温度范围为−40°C至+105°C。
应用
- 分路电流监控
- 交流电机控制
- 功率和太阳能逆变器
- 风轮机逆变器
- 数据采集系统
- 模数及光隔离器的方案替代
参数
类型 | 描述 |
工业自动化技术 (IAT) | 智能运动控制 |
精密传感器接口 | 电流检测 |
