说明

特性

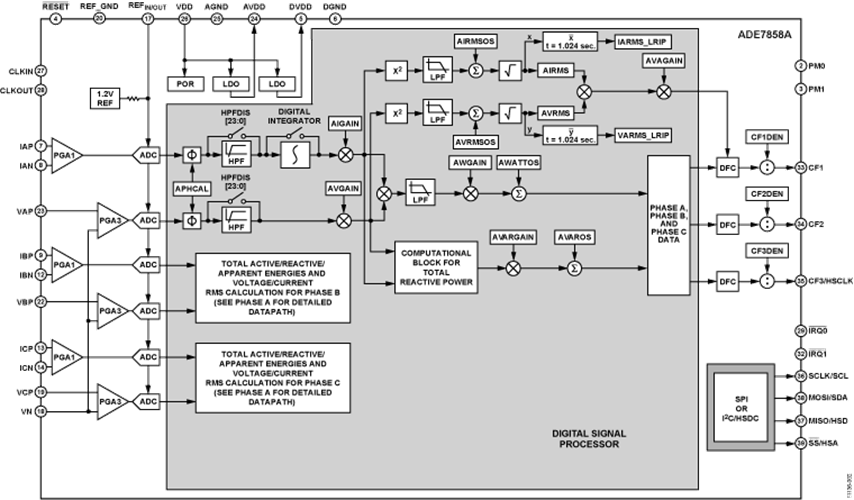

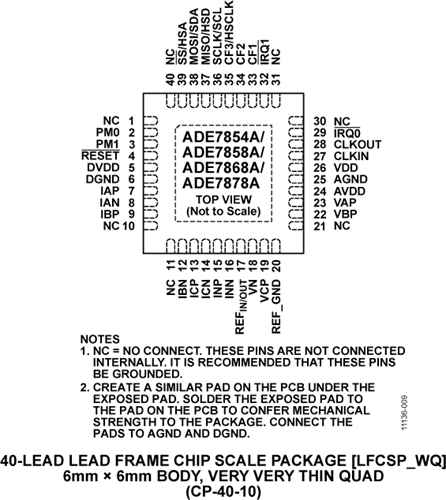

ADE7854A/ADE7858A/ADE7868A/ADE7878A 均为高精度、三相电能计量IC，采用串行接口，并提供三路灵活的脉冲输出。这些器件内置二阶Σ-Δ型模数转换器(ADC)、数字积分器、基准电压源电路以及执行总（基波和谐波）有功、无功（ADE7858A、ADE7868A和ADE7878A）和视在功率测量以及rms计算时所需的全部信号处理功能。

ADE7878A还能执行仅基波有功和无功功率测量以及有效值计算。一个固定功能数字信号处理器(DSP)负责实现这种信号处理。DSP程序存储在内部ROM存储器中。

ADE7854A/ADE7858A/ADE7868A/ADE7878A能测量各种三线、四线的三相配置有功、无功和视在功率，例如Y形或三角形等。除了常规rms测量（每8 kHz更新一次），这些器件还能测量低纹波rms值，数值在内部进行求均值计算，且每1.024秒更新一次。器件具有系统校准功能，即rms失调校正、相位校准和增益校准。

CF1、CF2和CF3逻辑输出可提供许多功率信息。四款器件均提供总有功和视在功率值，以及电流rms的求和值；ADE7858A、ADE7868A和ADE7878A可提供总无功功率值；ADE7878A可提供基波有功和无功功率值。

ADE7854A/ADE7858A/ADE7868A/ADE7878A具有波形采样寄存器，允许访问所有ADC输出。这些器件还提供电能质量监测，如瞬时低压或高压检测、瞬时高电流变化、线电压周期测量以及相电压与电流之间的角度等。

器件可以利用两个串行接口，即串行外设接口(SPI)和I2C进行通信。专用高速数据采集(HSDC)端口可以与I²C配合使用，以访问ADC输出和实时功率信息。

这些器件还有两个中断请求引脚IRQ0和IRQ1，用来指示一个使能的中断事件已经发生。对于ADE7868A/ADE7878A，当器件遭遇窃电篡改时，三种专门设计的低功耗模式可确保电能累计的连续性。
