TI德州仪器 ADT7420 产品介绍
2026-04-14
0次
说明
- 高性能
- 温度精度
- ±0.20°C（−10°C至+85°C，3.0 V）
- ±0.25°C（2.7 V至3.3 V，−20°C至+105°C）
- 16位分辨率：0.0078℃
- 温度精度
- 超低温漂：0.0073°C
- NIST备案或等效方式
- 6 ms快速首次上电温度转换
- 易于实现
- 用户无需校准或校正温度
- 无需线性校正
- 低功耗
- 1 SPS（每秒采样率）省电模式
- 正常模式下为700 µW（3.3 V,典型值）
- 关断模式下为7 µW（3.3 V，典型值）
- 宽工作范围
- 温度范围：−40°C至+150°C
- 电压范围：2.7 V至5.5 V
- 可编程中断
- 临界过温中断
- 过温/欠温中断
- I2C兼容接口
- 16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准
特性

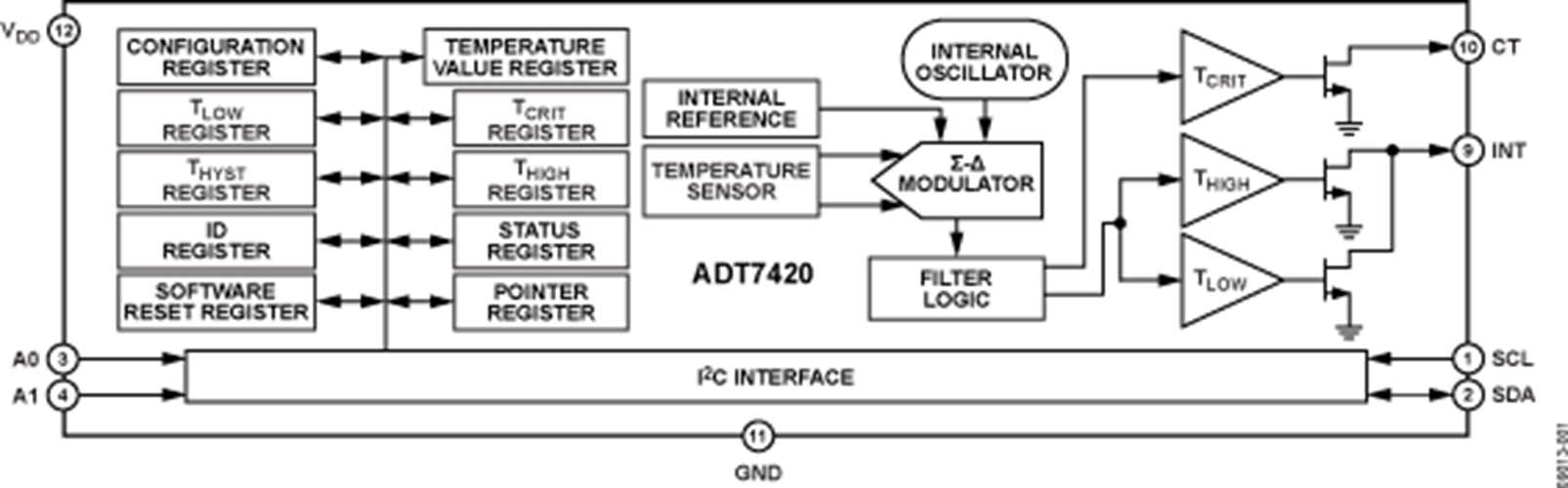

ADT7420是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。它内置一个带隙温度基准源、一个温度传感器和一个16位ADC，用来监控温度并进行数字转换，分辨率为0.0078℃。默认ADC分辨率设置为13位(0.0625℃)。ADC分辨率为用户可编程模式，可通过串行接口更改。
ADT7420的保证工作电压范围为2.7 V至5.5 V；工作电压为3.3 V时，平均电源电流的典型值为210 μA。ADT7420具有关断模式，可关断器件，3.3 V时的关断电流典型值为2.0 μA，额定工作温度范围为-40℃至+150℃。

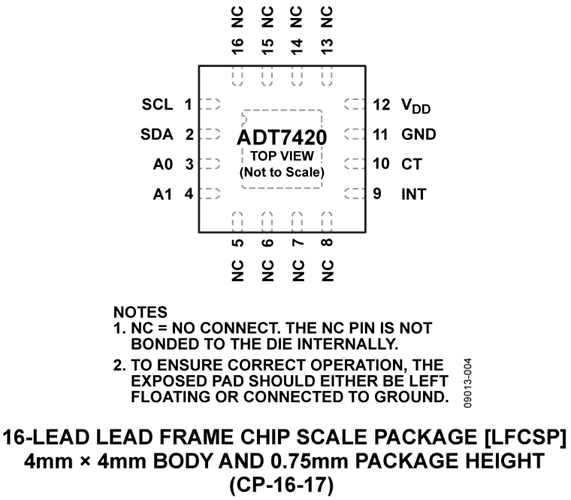

引脚A0和A1用于地址选择，可为ADT7420提供四个I2C地址。CT引脚属于开漏输出，当温度超过临界温度限值（可编程）时，该引脚变为有效。INT引脚也属于开漏输出，当温度超过限值（可编程）时，该引脚变为有效。INT引脚和CT引脚可在比较器模式和中断事件模式下工作。
产品特色- 易于使用，不需要用户校正或校准。
- 低功耗。
- 极佳的长期稳定性和可靠性。
- 适合工业、仪器仪表和医疗应用的高精度。
- 采用16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准。
- RTD及热敏电阻的替代产品
- 冷结补偿
- 医疗设备
- 工业控制与测试
- 食物运输与储存
- 环境监控和HVAC
- 激光二极管温度控制
参数
类型 | 描述 |
通信 | E频段射频 |
工业自动化技术 (IAT) | 智能工厂：IO-Link传感器/驱动器 |
智能建筑 | 环境监测解决方案 |
医疗健康 | 护理点(PoC)诊断 |
仪器仪表和测量 | 直流源和电源 |
精密传感器接口 | 数字温度传感器 |
