说明

特性

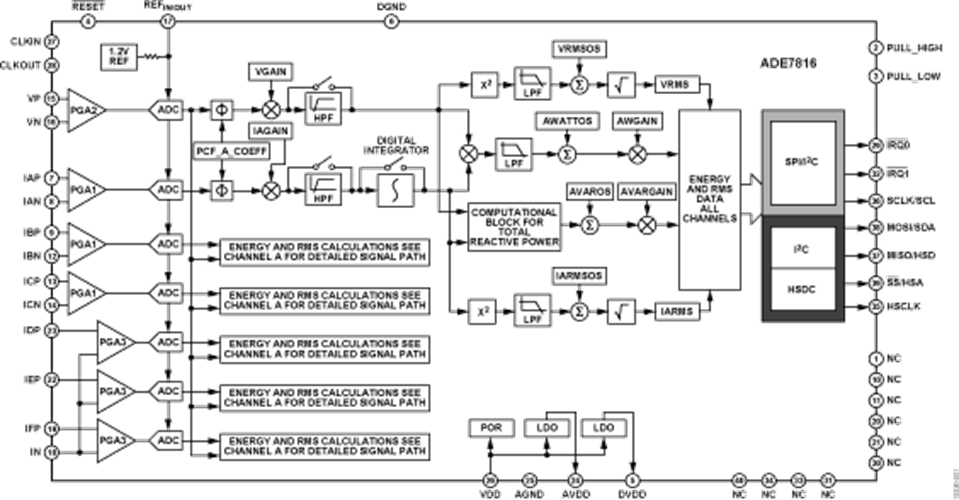

ADE7816是一款高精度、多通道计量器件，可测量一条电压通道和多达六条电流通道。它能够测量线路电压和电流，并计算有功、无功功率以及瞬时电压和电流有效值。该器件内置七个Σ-Δ型ADC和一个高精度电能计量内核。六条电流输入通道允许同时测量多个负载。电压通道和六条电流通道均集成了完整的信号路径，允许执行各种测量。每条输入通道均支持灵活的增益级，且适合与电流变压器（CT）配合使用。六个片内数字积分器为使用罗氏线圈传感器提供了便利。

ADE7816可通过SPI或I²C接口访问片内计量寄存器。专用高速数据采集（HSDC）端口可以与I²C配合使用，以访问实时ADC输出信息。通过两个外部中断引脚IRQ0和IRQ1可以获得全面的电能质量信息，如过流、过压、峰值和骤降检测等。

ADE7816电能计量IC采用3.3 V电源供电，提供40引脚LFCSP封装，无铅且符合RoHS标准。
