TI德州仪器 MAX9860 产品介绍

2026-04-14 0次

说明

1.8V单电源供电
数字高通椭圆滤波器，带217Hz的陷波(GSM)
单声道30mW BTL耳机放大器
双路低噪声麦克风输入
自动麦克风增益控制和噪声选通
90dB DAC DR (f_S = 48kHz)
81dB ADC DR (f_S = 48kHz)
支持10MHz至60MHz的主时钟频率
支持8kHz至48kHz的采样速率
灵活的数字音频接口
无咔嗒/噼噗声操作
2线、I²C兼容控制接口
采用24引脚、薄型QFN、4mm x 4mm x 0.8mm封装

特性

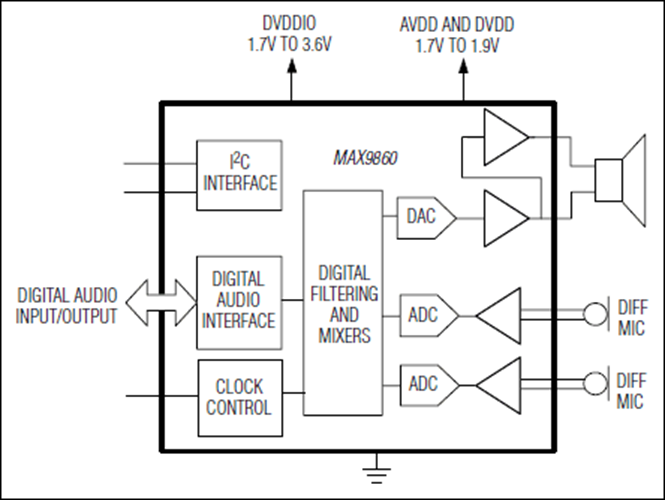

MAX9860是低功耗、语音单声道音频编解码器，可以为无线语音耳机和其它单声道语音音频设备提供完整的音频方案。MAX9860采用片上桥接负载单声道耳机放大器，在1.8V单电源供电时能够向32Ω听筒输出30mW的功率。器件的超低功耗使其成为电池供电设备的理想选择。

MAX9860灵活的时钟电路采用10MHz至60MHz的公共系统时钟频率，省去了外部PLL和多个晶体振荡器。无论工作在同步或异步方式，ADC和DAC均可支持8kHz至48kHz的采样速率。器件同时还支持主机定时和从机定时模式。

器件具有两路差分麦克风输入、用户可编程的前置放大器以及可编程增益放大器。启动/释放时间和信号门限可选的自动增益控制，可实现最大的动态范围。门限可选的噪声选通在没有连接信号时可保证通道安静。DAC和ADC数字滤波器可实现带外信号的全衰减以及5阶GSM兼容的数字高通滤波。数字侧语音混频音器可实现麦克风/ADC信号至DAC/耳机输出的环回。

串行DAC和ADC数据通过灵活的数字I²S兼容接口传输，并且支持TDM模式。模式设定、音量控制以及关断等可通过2线、I²C兼容接口进行编程设置。

MAX9860工作在-40°C至+85°C扩展级温度范围，采用高度极低的4mm x 4mm、24引脚薄形QFN封装。

申请S/W驱动(English only)
