TI德州仪器 ICL7135 产品介绍
2026-04-14
0次
说明
- 改进的替代选择（参见我们的“Maxim Advantage™”第3页）
- ±20,000计数分辨率
- 支持±1计数精度
- 用于自动量程功能的超量程、欠量程信号
- 与UART和µP轻松接口
- TTL兼容，多路复用BCD输出
- 真差分输入。确保0伏输入的读数为零
- 真正的零极性可实现高精度的零点检测
- 单芯片CMOS设计
特性

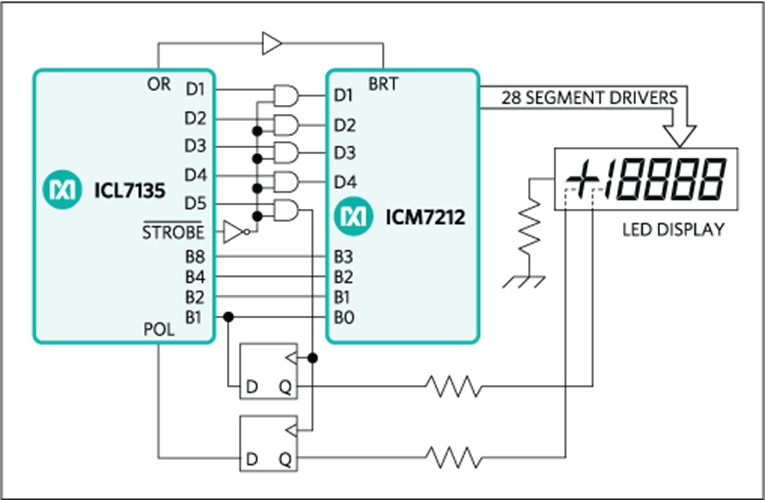

Maxim ICL7135是一款高精度单芯片41/2位A/D转换器。它兼具双斜率转换可靠性与20,000计数±1精度和2.0000V满量程能力。它具有高阻抗差分输入、近乎理想的差分线性度、真正的比率操作、自稳零和自动极性。多路复用BCD输出和数字驱动器提供与Maxim ICM7211A等外部显示驱动器的简单接口。组成精密DVM/DPM所需的其他外部元件只有一个基准电压源和一个时钟。对于更复杂的系统，可通过低电平有效STROBE、OVERRANGE、UNDERRANGE、RUN/低电平有效HOLD和BUSY线路来增强BCD输出，从而提供与微处理器和UART的简单接口。借助该接口功能，ICL7135成为了适用于基于微处理器的数据采集和控制系统的器件。
ICL7135的自稳零精度优于10µV，零漂移为0.5µV/°C，输入偏置电流为10pA（最大值），且翻转误差小于1个计数。
应用
- 电流
- 材料厚度
- 压力
- 电阻
- 速度
- 温度
- 电压
- 重量
