TI德州仪器 AD7294 产品介绍
2026-04-14
0次
说明
- 12位SAR ADC，转换时间为3 μs
- 4路非专用模拟输入 - （欲了解更多信息，请参考数据手册）
- 2路高端电流检测输入
工作电压范围：5 V至59.4 V - （欲了解更多信息，请参考数据手册） - 2个外部二极管温度传感器输入
测量范围：−55°C至+150°C（欲了解更多信息，请参考数据手册） - 1个内部温度传感器
精确度：±2°C
- 内置监控功能
每通道均配有最小/最大值记录器（欲了解更多信息，请参考数据手册） - 四个12位单调15 V DAC
- 范围：5 V，0 V至10 V 偏置 - （欲了解更多信息，请参考数据手册）
- 2.5 V内部基准电压源
- 双线快速模式I2C接口
- 温度范围： −40°C至+105°C

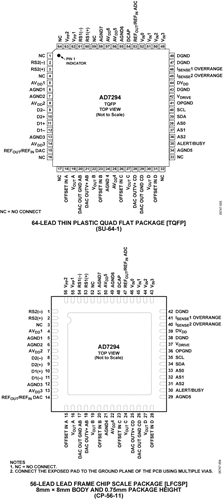

- 封装类型： 64引脚TQFP或56引脚LFCSP
特性

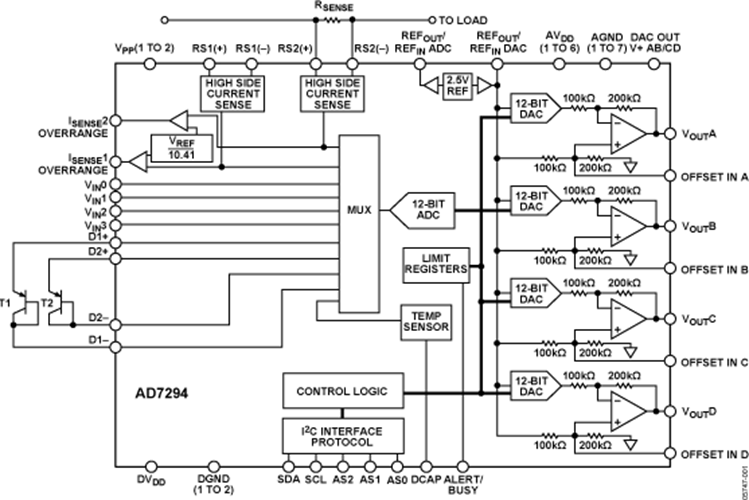

AD7294是一款单芯片解决方案，集电流、电压和温度监控和控制所需的全部通用功能于一体。该器件包括用于分流电阻电流监控的低压(±200 mV)模拟输入检测放大器、温度检测输入和四个非专用型模拟输入通道，这些通道以多路复用方式接入一个转换时间为3µs的SAR模数转换器(ADC)。数模转换器(DAC)和ADC均通过高精度内部参考电压驱动。四个12位DAC为电压控制提供所需输出。AD7294同时还包括用于警报功能的界限寄存器。该器件基于ADI高压DMOS工艺设计而成，符合其高电压要求：电流检测输入为59.4V，DAC输出电压最高可达15V。
AD7294是一款高度集成的解决方案，包括对蜂窝基站应用中的功率放大器进行精确控制所需要的全部功能。在这类应用中，DAC可提供12位分辨率，用以控制功率晶体管的偏置电流；同时集成基于热二极管的温度传感器，以补偿温度效应；ADC对高端电流和温度进行监控；所有这些功能全都集成在这款64引脚TQFP封装的器件之内，其工作温度为：-40°C至+105°C。
应用
数据手册，Rev. 0，1/08
