说明
- 经 TÜV Rheinland 批准的 SC3 功能安全性，文件号 968/FSP 2188.01/23
- 三种电源模式
- 有效值噪声
- 低功耗：1.17 SPS 时为 24 nV rms，增益 = 128（255 μA，典型值）
- 中功率：2.34 SPS 时为 20 nV rms，增益 = 128（355 μA，典型值）
- 全功率：9.4 SPS 时为 23 nV rms，增益 = 128（930 μA，典型值）
- 所有功耗模式下最多 22 个无噪声位（增益 = 1）
- 输出数据速率
- 全功率：9.38 SPS 至 19,200 SPS
- 中功率：2.34 SPS 至 4800 SPS
- 低功耗：1.17 SPS 至 2400 SPS
- 增益 > 1 时的轨到轨模拟输入
- 25 SPS 下同时进行 50 Hz/60 Hz 抑制（单周期稳定）
- 诊断功能（对安全完整性等级 (SIL) 认证有利）
- 交叉点多路复用模拟输入
- 8 个差分/15 个伪差分输入
- 可编程增益（1 至 128）
- 15 ppm/°C 最大漂移 (70 μA) 时的带隙基准电压
- 匹配的可编程激发电流
- 内部时钟振荡器
- 片内偏置电压发生器
- 低端电源开关
- 通用输出
- 多滤波器选项
- 内部温度传感器
- 自校准和系统校准
- 传感器烧坏检测
- 自动通道时序控制器
- 四通道配置
- 电源：2.7 V 至 3.6 V 和 ±1.8 V
- 独立接口电源
- 关断电流：5 μV（最大值）
- 温度范围：−40°C 至 +125°C
- 32 引脚 LFCSP
- 3 线或 4 线串行接口
- 兼容 SPI、QSPI™、MICROWIRE™ 和 DSP
- SCLK 上的 Schmitt 触发器
- ESD：4 kV
特性

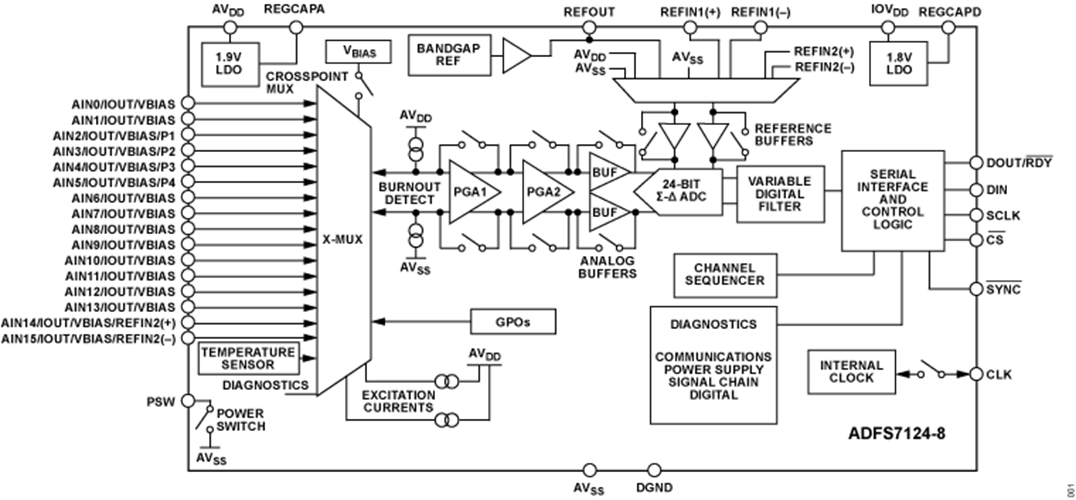

ADFS7124-8 是一款低功耗、低噪声、完全集成的模拟前端，适用于高精度测量应用。该套件包含一个低噪声、24 位 Σ-Δ 模数转换器 (ADC)，可配置为具有 8 个差分输入或 15 个单端或伪差分输入。片上低增益级确保小幅度信号可以直接连接到 ADC。
ADFS7124-8 的主要优点之一是，使用户能够灵活地采用三种集成功耗模式之一。电流消耗、输出数据速率范围和 RMS 噪声可以根据选择的电源模式进行定制。该套件还提供多种滤波器选项，确保最高程度的灵活性。
ADFS7124-8 在以 25 SPS（单周期稳定）的输出数据速率运行时可同时实现 50 Hz 和 60 Hz 抑制，在较低输出数据速率下可实现超过 80 dB 的抑制。
ADFS7124-8 建立了最高程度的信号链集成。该套件包含精密、低噪声、低漂移内部带隙基准电压，并接受可内部缓冲的外部差分基准电压。其他关键集成功能包括可编程低漂移激励电流源、烧毁电流和偏置电压发生器，该发生器将通道的共模电压设置为 AVDD/2。低端电源开关使用户能够在转换之间关闭桥式传感器的电源，从而确保系统的功耗绝对最小。该套件还允许用户选择使用内部或外部时钟进行操作。
集成通道时序控制器允许同时启用多个通道，并且 ADFS7124-8 在每个启用的通道上进行顺序转换，从而简化了与套件的通信。随时可以启用多达 16 个通道，一个通道被定义为模拟输入或诊断，例如电源检查或基准电压源检查。这一独特的功能允许将诊断与转换交错在一起。ADFS7124-8 还支持按通道进行配置。该套件允许八种配置或设置。每个配置都包含增益、滤波器类型、输出数据速率、缓冲和基准电压源。用户可以按通道逐一分配这些设置中的任何一个。
作为综合功能集的一部分，ADFS7124-8 还集成了广泛的诊断功能。这些诊断功能包括循环冗余检查 (CRC)、信号链检查和串行接口检查，从而打造更可靠的解决方案。这些诊断功能减少了实施诊断所需的外部元件，从而减小了电路板空间需求、缩短了设计周期并节省了成本。根据 IEC 61508，典型应用的故障模式影响和诊断分析 (FMEDA) 显示安全故障分数 (SFF) 大于 90%。

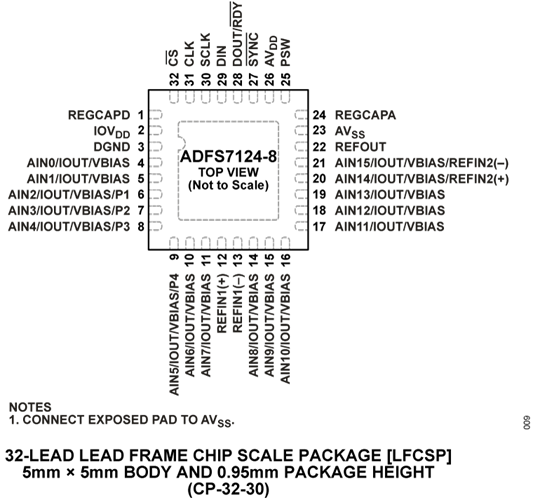

该套件采用 2.7 V 至 3.6 V 的单模拟电源或 1.8 V 双电源工作。数字电源的范围为 1.65 V 至 3.6 V。额定温度范围为−40°C 至+125°C。ADFS7124-8 采用 32 引脚 LFCSP 封装。
应用
► 温度测量
► 压力测量
► 工业过程控制
► 仪器仪表
► 智能变送器
参数
类型 | 描述 |
工业自动化技术 (IAT) | 温度控制器 |
