说明

特性

16 位 AD7383-4  和 14 位 AD7384-4 均为引脚兼容的四通道、同步采样、高速逐次逼近寄存器 (SAR) 模数转换器 (ADC)，采用 3.0V 至 3.3V 电源供电，吞吐速率高达 4 MSPS。模拟输入类型为伪差分，并在 CS 的下降终端进行采样和转换。

AD7383-4/AD7384-4 具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。包含一个经过缓冲的内部 2.5V 基准电压源。或者，可以使用高达 3.3V 的外部基准电压源。

转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 轻松连接。转换结果可以通过四线模式同时输出，以获得更快的吞吐量，或者在允许较低的吞吐量时，通过单线串行模式输出。使用独立逻辑电源时，这些套件兼容 1.8V、2.5V 和 3.3V 接口。

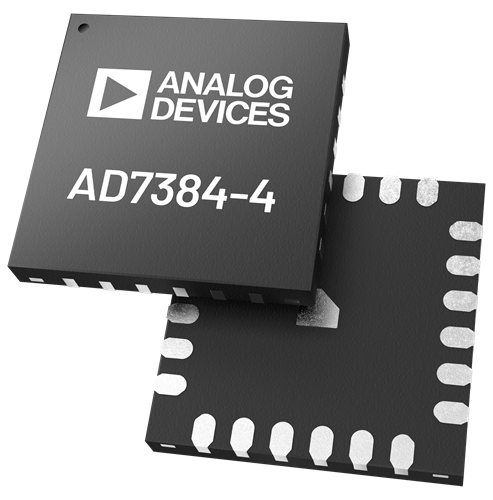

AD7383-4/AD7384-4 采用 24 引脚、4mm × 4mm LFCSP 封装，温度范围为 −40°C 至 +125°C。

应用

• 电机控制位置反馈
• 电机控制电流检测
• 数据采集系统
• 掺铒光纤放大器 (EDFA) 应用
• 同相和正交解调

产品特色

1. 四路同步采样和转换。
2. 引脚兼容的产品系列。
3. 4 MSPS 的高吞吐速率。
4. 紧凑型 4mm × 4mm LFCSP 封装。
5. 集成式过采样模块可提高动态范围，减少噪声并降低 SCLK 速度要求。
6. 全差分模拟输入。
7. 小的采样电容器可降低放大器驱动负荷。
