TI德州仪器 AD4030-24 产品介绍
2026-04-14
0次
说明
- 高性能
- 吞吐量：2 MSPS (AD4030-24) 或 500 kSPS (AD4032-24) 选项
- 积分非线性：从 −40°C to +125°C，最大值为 ±0.9 ppm
- SNR：108.4 dB（典型值）
- 总谐波失真：−127 dB（典型值）
- NSD−169 dBFS/Hz （典型值）
- 低功耗
- 2 MSPS 时为 30 mW
- 500 kSPS时为 10 mW
- 10 kSPS 时为 3 mW
- 易驱动™功能降低系统复杂性
- 低 1.2μ直流输入的输入电流
- 宽输入共模电压范围：−(1/128) × VREF 至 +(129/128) × VREF
- 灵活的外部基准电压源范围：4.096 V 至 5 V
- 具有 2 μF 旁路电容器的精确集成基准缓冲区
- 具有高达 216 次抽取的可编程块平均滤波器
- 将样本分辨率扩展至 30 位
- 超量程和同步位
- Flexi-SPI 数字接口
- 1、2 或 4 个 SDO 通道允许较慢的 SCK
- 回声时钟模式简化了数字隔离器的使用
- 与 1.2 V 至 1.8 V 逻辑兼容
- 7 mm × 7 mm、64 球 CSP_BGA 封装，带有内部电源和参考电容器，有助于减少系统尺寸
特性

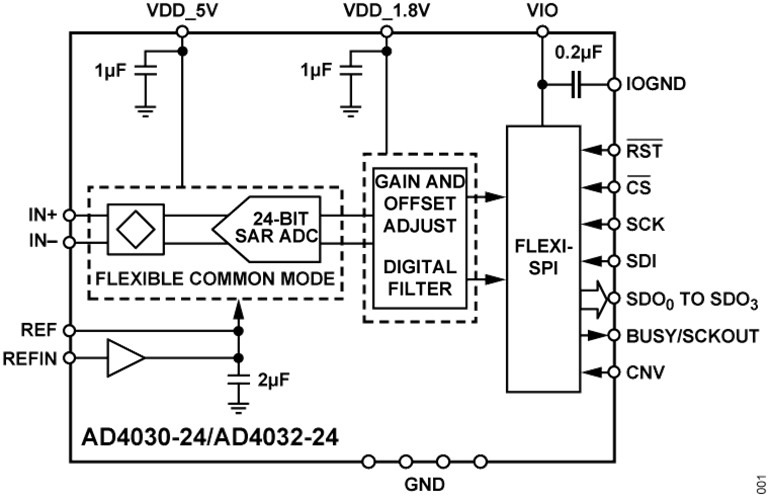

AD4030-24/AD4032-24分别是2 MSPS或500 kSPS逐次逼近寄存器(SAR)模数转换器(ADC)，具有Easy Drive™特性。AD4030-24/AD4032-24具有保证最大±0.9 ppm的积分非线性(INL)和24位无失码，在−40°C至+125°C时可实现出色的精度。图1显示了AD4030-24/AD4032-24的功能架构。
低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用5V基准电压源时，AD4030-24/AD4032-24提供109 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。具有可编程抽取率的模块平均滤波器可将动态范围提高至高达155.5 dB。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个±VREF范围，从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性，可提供广泛的AD4030-24/AD4032-24兼容型模拟前端元件选择。支持单端和差分信号。
灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个SDO通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz，同时在2 MSPS或500 kSPS的采样速率下工作。回波时钟模式和ADC主机时钟模式放宽了时序要求并简化了数字隔离器的使用。
AD4030-24/AD4032-24的7 mm × 7 mm、64引脚CSP_BGA封装集成了所有关键电源和基准旁路电容，缩小了尺寸，减少了系统元件数，同时降低了对电路板布局的敏感性。
应用
- 自动测试设备
- 数字控制环路
- 医疗仪器
- 地震学
- 半导体制造
- 科学仪器
