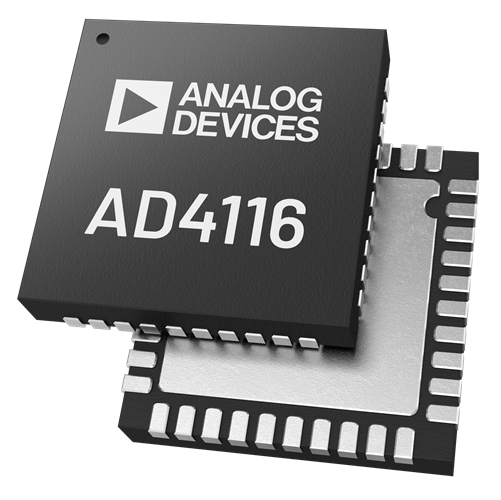

TI德州仪器 AD4116 产品介绍
2026-04-14
0次
说明
- 具有集成模拟前端的 24 位 ADC
- 快速灵活的输出速率：1.25 SPS 至 62.5 kSPS
- 频道扫描数据速率
- 每通道 12422 SPS（80 μs 稳定，sinc5 + sinc1）
- 每通道 20618 SPS（48 μs 稳定，sinc3）
- 20 SPS 时每个通道的 50 Hz 和 60 Hz 抑制为 85 dB
- ±10 V 输入，4 个差分或 11 个单端
- 引脚绝对最大额定值：±65 V
- 绝对输入引脚电压高达 ±20 V
- ≥10 MΩ 阻抗
- 低电平直接 ADC 输入
- ±VREF 输入，2 个差分或 4 个单端
- 绝对输入引脚电压，AVDD 至 AVSS
- 真正的轨到轨模拟输入缓冲区
- 片内 2.5 V 基准电压源
- 25°C 时精度为 ±0.12%，漂移为 ±5 ppm/°C（典型值）
- 内部或外部时钟
- 电源
- AVDD 至 ABCC = 4.5 V 至 5.5 V
- IOVDD 至 DGND = 2 V 至 5.5 V
- 总 IDD (AVDD + IOVDD) = 6.15 mA
- 温度范围：−40°C 至 +105°C
- 3 线或 4 线串行数字接口（SCLK 上的 Schmitt 触发器）
- 兼容 SPI、QSPI、MICROWIRE 和 DSP
特性
AD4116是一款低功耗、低噪声24位Σ-Δ型模数转换器(ADC)，它集成了一个模拟前端(AFE)，支持6个全差分或11个单端高阻抗(≥10 MΩ)双极性±10 V电压输入。额外的2个差分或4个单端/伪差分直接ADC输入在较低的输入范围内提供出色的性能。
AD4116还集成了关键的模拟和数字信号调理模块，可为使用的每个模拟输入通道配置八种单独的设置。多达16个通道可随时使能。通道定义为任何标准模拟电压输入或低电平直接ADC输入。AD4116使用sinc5 + sinc1滤波器和sinc3滤波器分别提供12,422 SPS (80 μs)的最大通道扫描速率以及每通道20,618 SPS (48 μs)速率。
嵌入式2.5 V、低漂移(5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。
数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道时序控制器能够让ADC在每个使能的通道之间切换。
AD4116的精密性能通过集成ADI公司专有的iPassives®技术来实现。

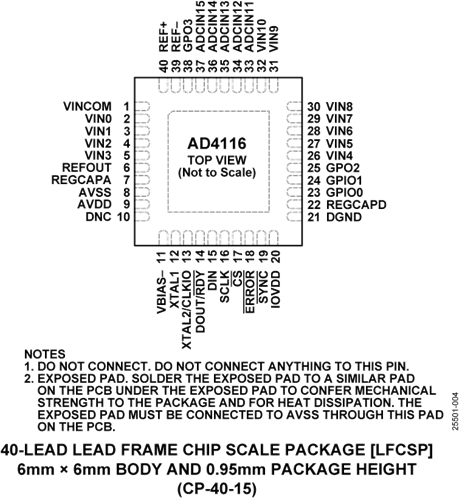

AD4116采用单电源供电，因而便于在电气隔离应用中使用。额定工作温度范围为−40°C至+105°C。AD4116采用40引脚、6 mm×6 mm LFCSP封装。
应用
- 过程控制
- PLC和DCS模块
- 仪器仪表和测量
