说明

特性

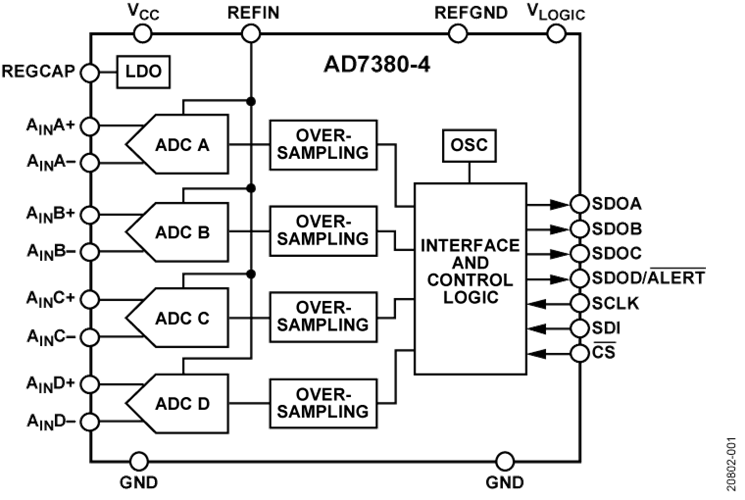

AD7380-4是一款16位兼容型四通道同步采样、高速、逐次逼近寄存器(SAR)模数转换器(ADC)，采用3.3 V电源供电，最高吞吐速率达4 MSPS。差分模拟输入接受宽共模输入电压，在CS下降沿进行采样和转换。

AD7380-4具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。REFIN引脚的基准电压范围为2.5至3.3V。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。转换结果可通过4线模式同时输出以提供更快的吞吐速率，或者在允许较慢的吞吐速率时通过1线串行模式输出。使用独立逻辑电源时，该器件兼容1.8V、2.5V和3.3 V接口。

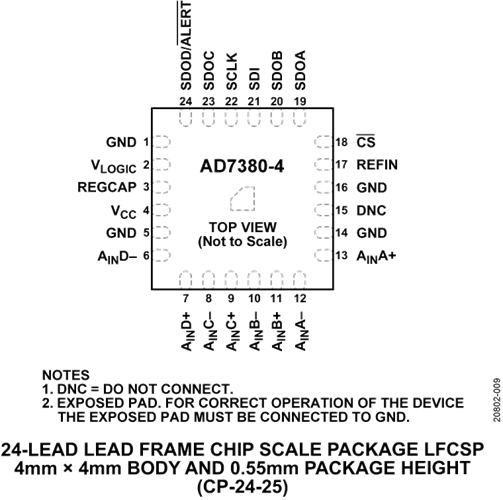

AD7380-4采用24引脚引线架构芯片级封装（LFCSP），工作温度范围为 −40°C至+125°C。

应用

• 电机控制位置反馈
• 电机控制电流检测
• 数据采集系统
• 掺铒光纤放大器(EDFA)应用
• 同相和正交解调

产品特色

1. 四通道同步采样和转换
2. 引脚兼容产品系列。
3. 高吞吐速率，16位为4 MSPS。
4. 节省空间的4 mm x 4 mm LFCSP封装。
5. 集成过采样模块可提高动态范围、减少噪声并降低SCLK速度要求。
6. 具有宽共模范围的差分模拟输入。
7. 小采样电容可降低放大器驱动负担。
