TI德州仪器 AD7606C-18 产品介绍
2026-04-14
0次
说明
- 18位、1 MSPS ADC（所有通道）
- 具有 1MΩ 最小模拟输入阻抗 (RIN) 的输入缓冲器
- 5 V模拟单电源，VDRIVE：1.71 V至5.25 V
- 每通道可选模拟输入范围
- 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, ±2.5 V
- 单极单端：0 V to 12.5 V, 0 V to 10 V, 0 V 至 5 V
- 双极差分：±20 V, ±12.5 V, ±10 V, ±5 V
- 两种带宽选项：每通道25 kHz或220 kHz
- 灵活的数字滤波器，过采样率高达256
- 工作电压范围：-40℃至+125°C
- 具有6 kV ESD的±21 V输入箝位保护
- 与AD7606B、AD7608和AD7609引脚兼容
- 性能
- 典型SNR：93 dB（±20 V双极性差分范围）
- 102 dB SNR，32倍过采样
- 典型THD：-100 dB（所有其他范围）
- TUE = 0.05% FSR（最大值），外部基准电压源
- PFS和NFS误差漂移：±0.5 ppm/°C（典型值）
- 基准电压源温度系数：±3 ppm/°C（典型值）
- 校准和诊断
- 每通道系统相位、偏移和增益校准
- 模拟输入开路检测特性
- 自诊断和监控特性
- 有关读写数据和寄存器的CRC差错校验
特性
AD7606C-18是一款18位、同步采样、模数转换数据采集系统(DAS)，具有八个通道。每个通道均包含模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和18位逐次逼近寄存器(SAR)模数转换器(ADC)。AD7606C-18还包含灵活的数字滤波器、低漂移、2.5 V精密基准电压源和用于驱动ADC的基准电压源缓冲区，以及灵活的并行和串行接口。
AD7606C-18采用5 V单电源供电，在所有通道以1 MSPS的吞吐量采样时，可适应以下输入范围：
- 双极单端：±12.5 V、±10 V、±6.25 V、±5 V和±2.5 V
- 单极单端：0 V至12.5 V、0 V至10 V和0 V至5 V
- 双极差分：±20 V、±12.5 V、±10 V和±5 V
输入箝位保护可承受高达±21 V的电压。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极电源）。对于吞吐率较低的应用，AD7606C-18灵活数字滤波器可用于提高噪声性能。
在硬件模式下，AD7606C-18与AD7608和AD7609完全兼容。在软件模式下，可以使用以下高级功能：
- 每个通道可选择模拟输入范围，并提供附加范围
- 每个通道可选择高带宽模式(220 kHz)
- 附加的过采样选项，过采样率高达256。
- 每通道的系统增益、系统失调和系统相位校准。
- 模拟输入开路检波器
- 诊断多路复用器
- 监测功能（串行外设接口(SPI)无效读和写、循环冗余校验(CRC)、持续忙碌监视器和复位检测）

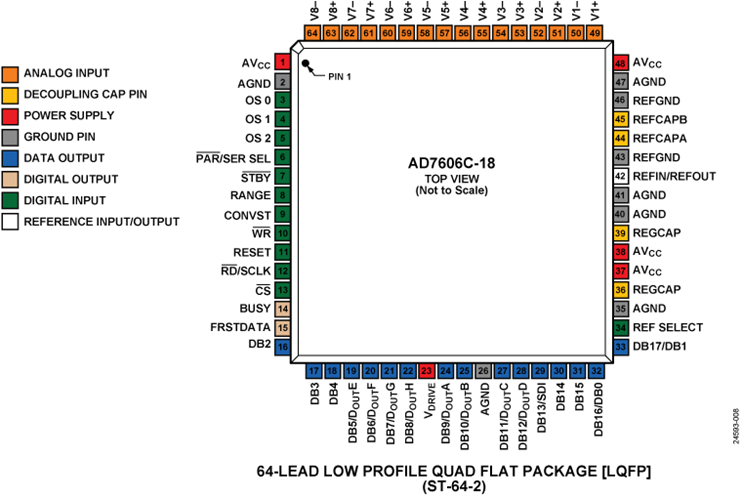

请注意，在整个数据手册中，多功能引脚（例如 RD/SCLK 引脚）可能使用引脚全称或引脚的单一功能指代，例如 SCLK 引脚（当仅与该功能相关时）。
应用
- 电力线路监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统
参数
类型 | 描述 |
仪器仪表和测量 | 电动汽车高压传动系统测试 |
智能建筑 | 建筑公用事业 |
工业自动化技术 (IAT) | 现场仪器仪表 |
