TI德州仪器 AD7384 产品介绍
2026-04-14
0次
说明
- 双路16 位/14 位 ADC 系列
- 双路同步采样
- 全差分模拟输入
- 4 MSPS 的高吞吐转换率。
- SNR（典型值）
- 87.5 dB， VREF = 3.3 V 外用于16 位 AD7383
- 83.5 dB， VREF = 3.3 V 外用于16 位 AD7384
- 93.4 dB 当 RES = 1 且 OSR = 8 时
- 片内过采样功能
- 分辨率提升功能
- INL 误差（最大值）
- 2.5 LSBs，16 位 AD7383
- 1.0 LSB，14 位 AD7384
- 2.5 V 内部基准电压源
- 高速串行接口
- 工作温度范围 −40°C 至 +125°C
- 16 引脚 LFCSP， 3 mm × 3 mm
- 报警功能
特性

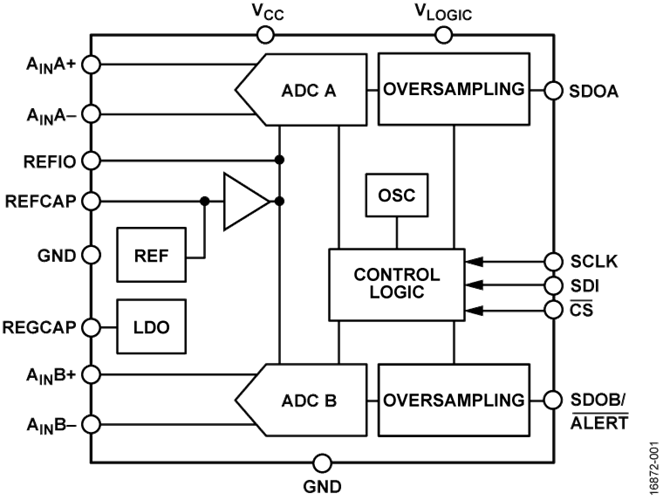

16位AD7383和14位AD7384是引脚兼容的双通道同步采样、高速、低功耗、逐次逼近寄存器(SAR)型模数转换器(ADC)，采用3.0 V至3.6 V电源供电，吞吐速率高达4 MSPS。模拟输入类型为伪差分，并在CS下降沿进行采样和转换。
集成片内过采样模块可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者，也可以使用最高3.3 V的外部基准电压源。
转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时，该器件兼容1.8 V、2.5 V和3.3 V接口。

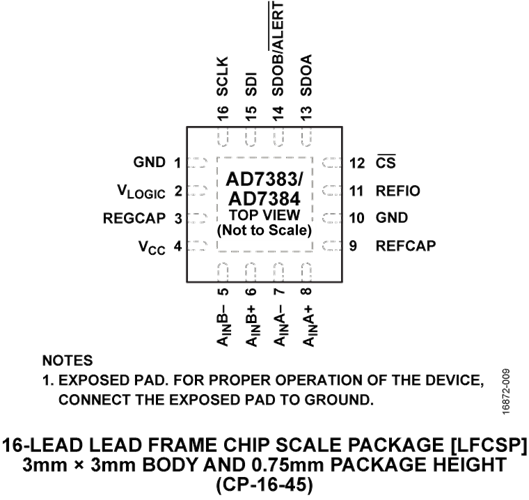

AD7383和AD7384采用16引脚LFCSP封装，额定工作温度范围为-40°C至+125°C。
多功能引脚名称可能仅通过相关功能来引用。
产品聚焦
- 具有两个完整的ADC功能，支持双通道同步采样和转换。
- 引脚兼容产品系列。
- 4 MSPS高吞吐速率。
- 节省空间的3 mm × 3 mm LFCSP。
- 集成过采样模块可提高动态范围，减少噪声，并降低SCLK速度要求。
- 伪差分模拟输入。
- 小采样电容可降低放大器驱动负担。
应用
- 电机控制位置反馈
- 电机控制电流检测
- 声纳
- 电能质量
- 数据采集系统
- 掺铒光纤放大器(EDFA)应用
- I/Q解调
