说明

16位、14位或12位双路同步采样SAR ADC
单端模拟输入
4通道，带2:1多路复用器
通道序列器模式
高达4 MSPS的高吞吐速率
SNR（典型值）

87.5 dB (AD7386)，VREF = 3.3 V（外部）
84 dB (AD7387)，VREF = 3.3 V（外部）
73.8 dB (AD7388)
93 dB，OSR = 8，VREF = 2.5 V（内部）(AD7386)

片内过采样功能

INL（典型值）

±1.5 LSB (AD7386)
±0.5 LSB (AD7387)
±0.2 LSB (AD7388)

分辨率增强功能
2.5 V内部基准电压源(10 ppm/°C)（最大值）
警报功能
温度范围：-40°C至+125°C

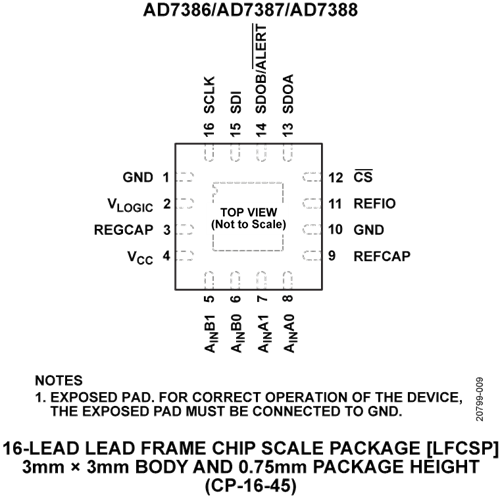

16引脚、3 mm × 3 mm LFCSP

特性

AD7386/AD7387/AD7388分别为16位、14位和12位双路同步采样、高速、逐次逼近寄存器(SAR)、模数转换器(ADC)，采用3.0 V至3.6 V电源供电，吞吐速率高达4 MSPS。模拟输入类型为单端，在CS下降沿进行采样和转换。

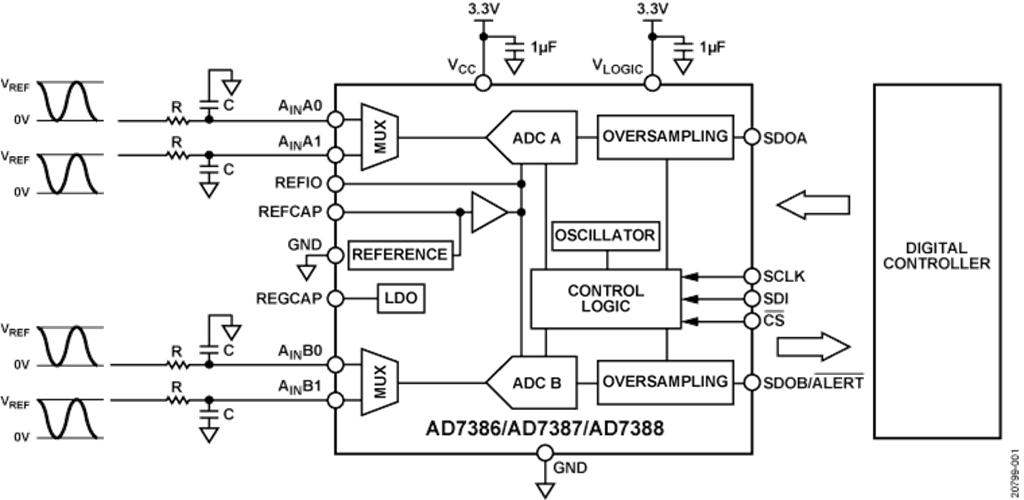

AD7386/AD7387/AD7388具有片内时序控制器和集成片内过采样模块，可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者，也可以使用最高3.3 V的外部基准电压源。转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时，AD7386兼容1.8V、2.5V和3.3 V接口。

AD7386/AD7387/AD7388采用16引脚LFCSP封装，额定工作温度范围为−40°C至+125°C。
