TI德州仪器 AD7387 产品介绍
2026-04-14
0次
说明
- 16 位、14 位或 12 位双路同步采样 SAR ADC
- 单端模拟输入
- 4 通道，采用 2:1 多路复用器
- 通道时序控制器模式
- 高达 4 MSPS 的吞吐速率
- SNR（典型值）
- 87.5 dB (AD7386)，VREF = 3.3 V（外部）
- 84 dB (AD7387)，VREF = 3.3 V（外部）
- 73.8 dB (AD7388)
- 93 dB，OSR = 8，VREF = 2.5 V（内部）(AD7386)
- 片内过采样功能
- INL（典型值）
- ±1.5 LSB (AD7386)
- ±0.5 LSB (AD7387)
- ±0.2 LSB (AD7388)
- 分辨率提升功能
- 10 ppm/°C 时内部基准电压源为 2.5 V（最大值）
- 报警功能
- 工作温度范围 −40°C 至 +125°C

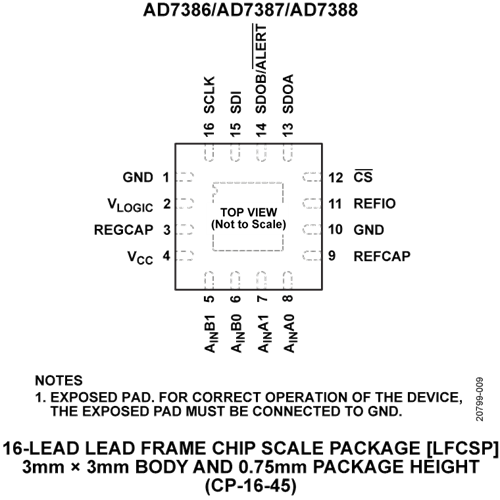

- 16 引脚 3 mm × 3 mm LFCSP
特性
AD7386/AD7387/AD7388 是 16 位、14 位和 12 位双路同步采样高速逐次逼近寄存器 (SAR) 模数转换器 (ADC)，采用 3.0 V 至 3.6 V 电源供电，吞吐速率最高可达 4 MSPS。模拟输入类型是单端输入，并在 CS 的下降沿进行采样和转换。

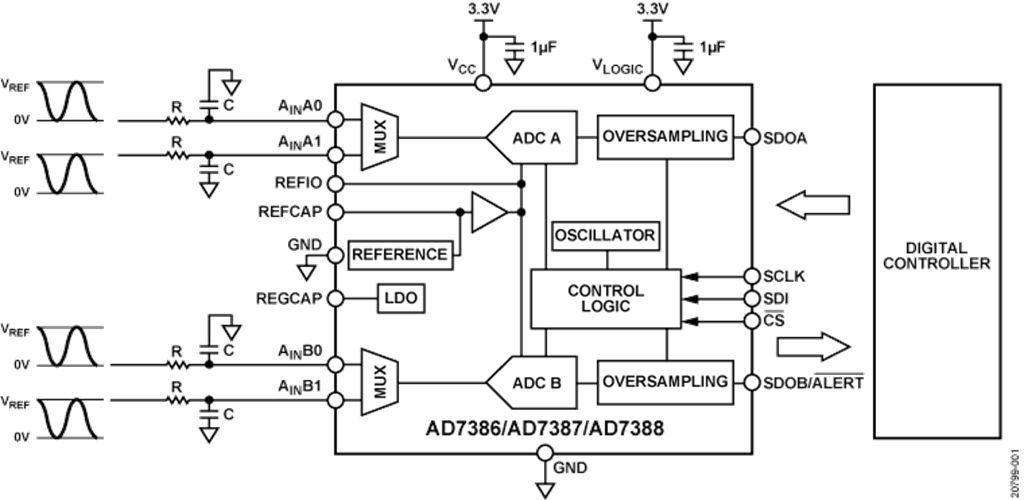

AD7386/AD7387/AD7388 具有片内时序控制器和集成式片内过采样模块，可改善低带宽下的动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 连接。AD7386 使用单独的逻辑电源，与 1.8 V、2.5 V 和 3.3 V 接口兼容。
AD7386/AD7387/AD7388 采用 16 引脚 LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。
产品特色
- 4 通道双路同步采样 ADC。
- 引脚兼容的产品系列。
- 4 MSPS 的高吞吐速率。
- 紧凑型 3 mm × 3 mm LFCSP 封装。
- 集成式过采样模块可提高动态范围和 SNR，并降低 SCLK 速度要求。
- 单端模拟输入。
- 小的采样电容器可降低放大器驱动负荷。
应用
- 电机控制位置反馈
- 电机控制电流检测
- 声纳
- 电源质量
- 数据采集系统
- 掺铒光纤放大器 (EDFA) 应用
- 同相和正交解调
