TI德州仪器 AD4011 产品介绍
2026-04-14
0次
说明
- 轻松驱动
- 大大降低输入反冲
- 输入电流降至0.5 μA/MSPS
- 增强采集阶段，≥79%周期时间（1 MSPS时）
- 第一转换精度，无延迟或流水线延迟
- 输入范围压缩适合单电源供电
- 快速转换支持低SPI时钟速率
- 高达50 mA的输入过压箝位保护吸电流
- SPI/QSPI/MICROWIRE/DSP兼容串行接口
- 大大降低输入反冲
- 高性能
- 差分模拟输入范围：±VREF、VREF（2.4 V至5.1 V）
- 吞吐速率：2 MSPS/1 MSPS/500 kSPS可选
- INL：±1.0 LSB（±3.8 ppm，最大值）
- 保证18位、无失码
- SNR：100.5 dB（fIN = 1 kHz，VREF = 5 V时）
- THD：−123 dB（fIN = 1 kHz时），−100 dB（fIN= 100 kHz时）
- SINAD：89 dB（fIN = 1 MHz时，参见数据手册中的图17）
- 过采样动态范围
- 103.5 dB（OSR = 2）
- 130.5 dB（OSR = 1024）
- 低功耗
- 单电源工作：1.8 V，逻辑接口电压：1.71 V至5.5 V
- 2.4 mW（500 kSPS，仅VDD）
- 80 μW (10 kSPS)，16 mW (2 MSPS)（总功耗）

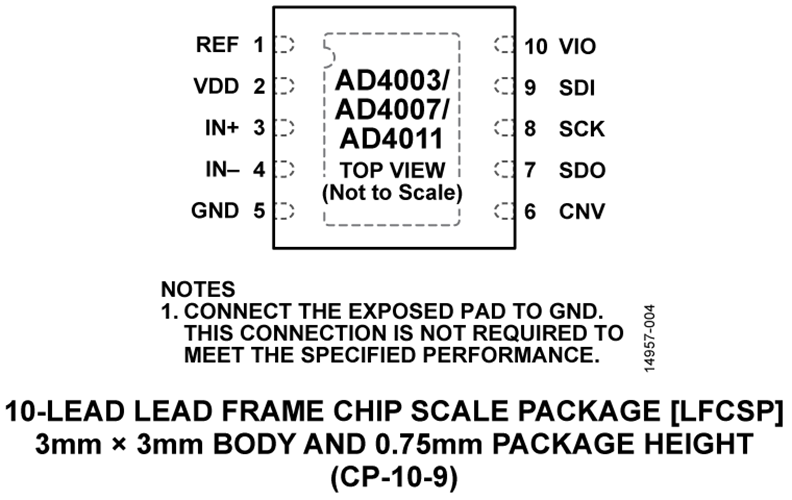

- 10引脚封装：3 mm × 3 mm LFCSP、3 mm × 4.90 mm MSOP封装
- 与AD4000/AD4004/AD4008系列引脚兼容
- 保证工作：−40°C至+125°C
特性
AD4003/AD4007/AD4011均为高精度、高速、低功耗、18位、轻松驱动、精密逐次逼近寄存器(SAR)模数转换器(ADC)，采用单电源(VDD)供电。基准电压VREF由外部提供，并且可以独立于电源电压。AD4003/AD4007/AD4011功耗和吞吐速率呈线性变化关系。
轻松驱动特性可降低信号链的复杂性和功耗，同时支持较高的通道密度。低输入电流，尤其是高阻态模式与长信号采集阶段的结合，无需使用专用的ADC驱动器。轻松驱动特性扩展了能够驱动这些ADC的配套电路的范围（见数据手册中的图2）。
输入范围压缩无需向ADC驱动器放大器提供负电源，同时保留完整的ADC代码范围。输入过压箝位可保护ADC输入免受过压事件影响，尽可能减少了对参考引脚的干扰且无需外部保护二极管。
通过高达2 MSPS的快速器件吞吐量，用户可以精确捕获高频信号并实现过采样技术，以克服与抗混叠滤波器设计相关的挑战。低串行外设接口(SPI)时钟速率要求降低了数字输入和输出功耗，拓宽了数字主机选项并简化了横跨数字隔离发送数据的工作过程。通过使用独立的VIO逻辑电源，SPI兼容串行用户接口可与1.8V、2.5V、3V和5V逻辑兼容。
应用
- 自动化测试设备
- 机器自动化
- 医疗设备
- 电池供电设备
- 精密数据采集系统
- 仪器仪表和控制系统
参数
类型 | 描述 |
仪器仪表和测量 | 阻抗测量和分析 |
通信 | 无线基础设施 |
工业自动化技术 (IAT) | 现场仪器仪表 |
医疗健康 | 生命体征测量 |
航空航天和防务 | 航空电子产品和解决方案 |
