说明

8 个缓冲多路复用通道
800ksps 吞吐速率
500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)

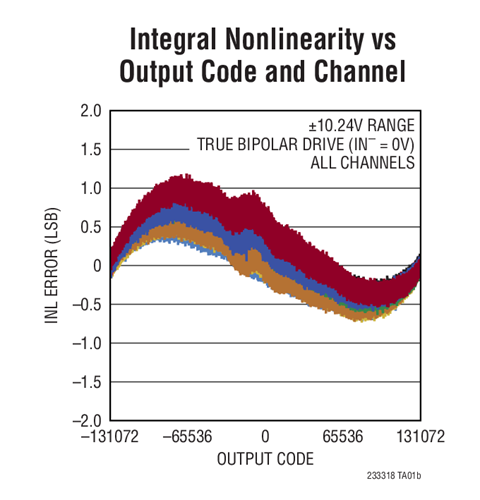

±3LSB INL (最大值，±10.24V 范围)
保证 18 位，无漏失码
差分、宽共模范围输入
具 SoftSpan 输入范围的 8 通道多路复用器：
- ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
- ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
96.4dB 单转换 SNR (典型值)
在 f_IN = 2kHz 时 THD 的典型值为–110dB
128dB CMRR，–125dB 有源串扰 (典型值)
420ns 阶跃响应 (全标度，0.005% 稳定)
轨至轨输入过驱动容限
具无延迟控制功能的可编程排序器
集成的基准和缓冲器 (4.096V)
SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
268mW 功耗 (典型值)

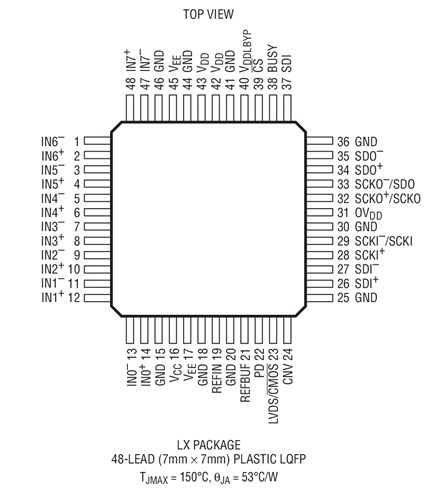

48 引脚 (7mm x 7mm) LQFP 封装

特性

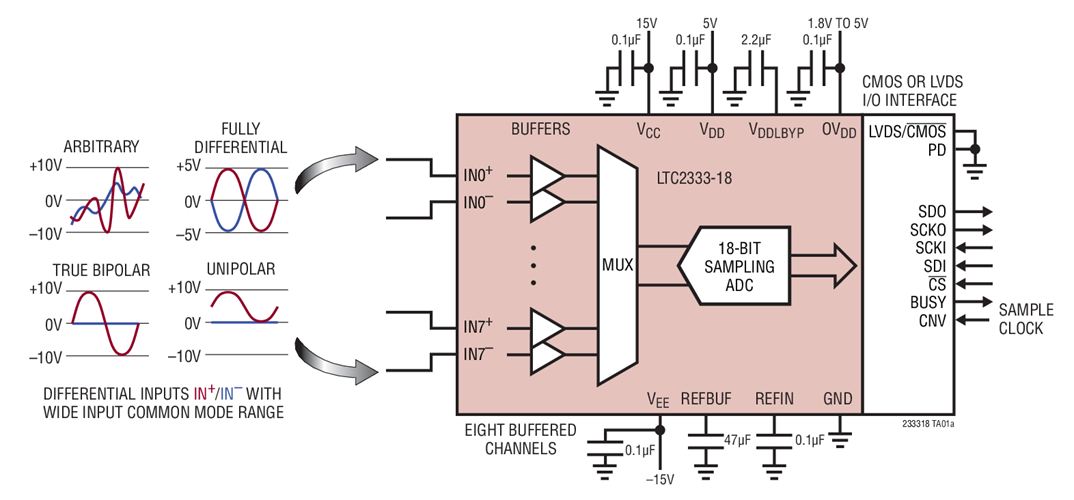

LTC^®2333-18 是一款 18 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC，其具有缓冲差分、宽共模范围皮安 (pA) 级输入。该 SoftSpan^™ ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其可按“逐个转换”的方式进行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者，也可以把该 ADC 设置为循环通过一系列的通道和范围，并不需要进一步的用户干预。

LTC2333-18 的集成化 pA 输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，仅需使用极小的电路板空间和功率。这种输入信号灵活性，结合 ±3LSB INL、无漏失码 (在 18 位) 和 96.4dB SNR，使 LTC2333-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2333-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。
