TI德州仪器 LTC2358-18 产品介绍
2026-04-14
0次
说明
- 8 个缓冲通道的同时采样
- 每通道 200ksps 吞吐速率
- 500pA / 12nA 最大输入漏电流 (在 85°C / 125°C)

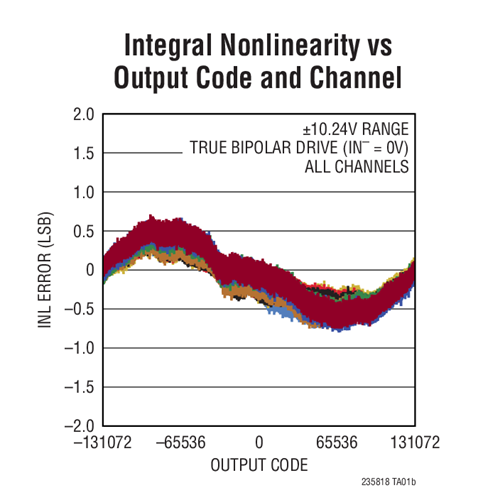

- ±3.5LSB INL (最大值，±10.24V 范围)
- 保证 18 位，无漏失码
- 差分、宽共模范围输入
- 每个通道的 SoftSpan 输入范围：
- ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
- ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
- 96.4dB 单转换 SNR (典型值)
- 在 fIN = 2kHz 时 THD 的典型值为 –111dB
- 在 fIN = 200Hz 时 CMRR 的典型值为 128dB
- 轨至轨输入过驱动容限
- 集成的基准和缓冲器 (4.096V)
- SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
- 内部转换时钟，无周期延迟
- 219mW 功率耗散 (每通道 27mW，典型值)

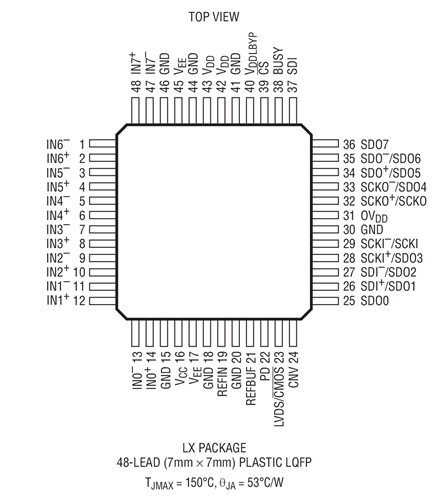

- 48 引脚 (7mm x 7mm) LQFP 封装
特性

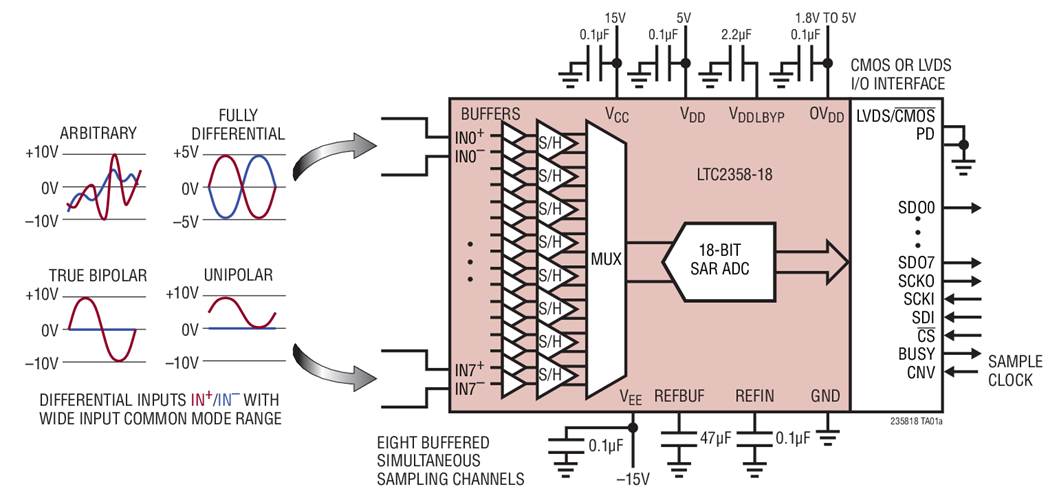

LTC®2358-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有缓冲差分、宽共模范围 pA 级输入。该 SoftSpan™ ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V至 5.12V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。
LTC2358-18 的集成型 pA 级输入模拟缓冲器、宽输入共模范围和 128dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，而仅需采用极小的电路板空间和功率。这种输入信号灵活性，再加上 ±3.5LSB INL、无漏失码 (在 18 位) 和 96.4dB SNR，使 LTC2358-18 非常适合许多要求宽动态范围的高电压应用。
LTC2358-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 ~ 8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。
应用
- 可编程逻辑控制器
- 工业过程控制
- 电源线监察
- 测试和测量
参数
类型 | 描述 |
航空航天和防务 | 航空航天技术解决方案 |
仪器仪表和测量 | 精密测量 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
