说明

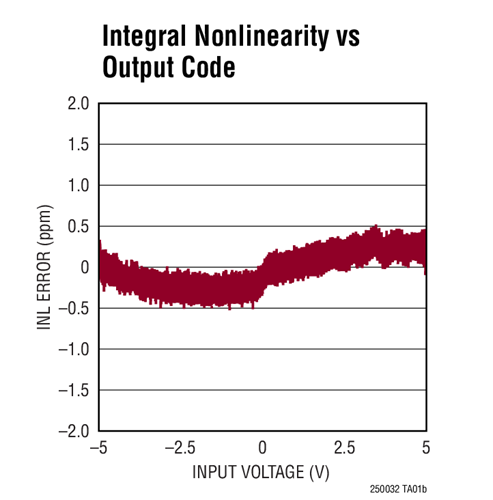

±0.5ppm INL (典型值)
在 1Msps 时 SNR 的典型值为 104dB
在 61sps 时动态范围的典型值为 148dB
保证 32 位，无漏失码
具同步功能的可配置数字滤波器
- 放宽的抗混叠滤波器要求
双输出 32 位 SAR ADC
- 32 位数字滤波低噪声输出
- 24 位差分 + 7 位共模 1Msps 输出和超范围检测功能
宽输入共模范围
保证工作至 85°C
1.8V 至 5V SPI 兼容型串行 I/O
低功率：24mW (在 1Msps)

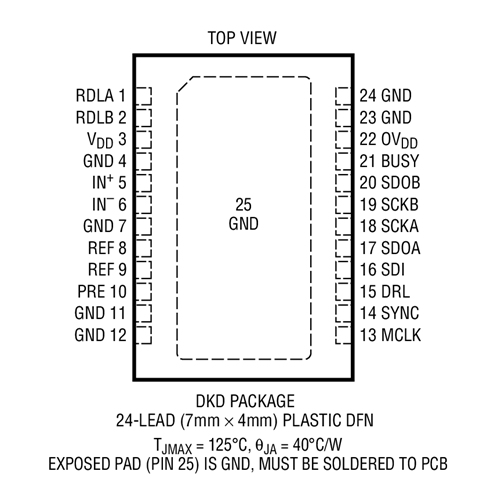

24 引脚 7mm x 4mm DFN 封装

特性

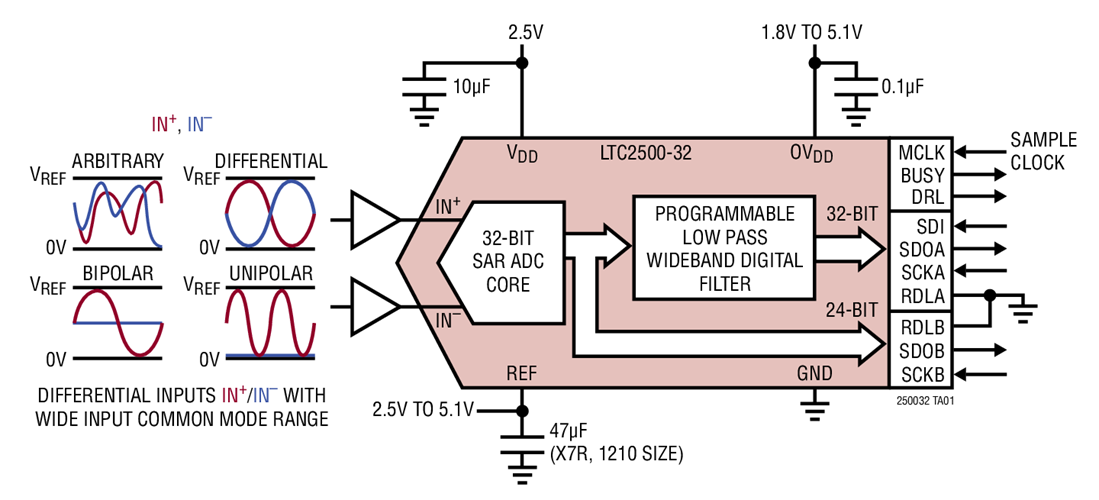

LTC^®2500-32 是一款低噪声、低功率、高性能 32 位 ADC，其具有一个集成的可配置数字滤波器。LTC2500-32 采用单个 2.5V 电源供电工作，具有一个高达 ±V_REF 的全差分输入范围，且 V_REF 的变化范围从 2.5V 至 5.1V。LTC2500-32 支持 0V 至 V_REF 的宽共模范围，从而简化了模拟信号调理要求。

LTC2500-32 同时提供两个输出代码：(1) 一个 32 位数字滤波高精度低噪声代码，和(2) 一个32位无延迟复合代码。可配置数字滤波器通过对来自 SAR ADC 内核的数据流实施低通滤波和降频采样以降低测量噪声，产生了 32 位滤波输出代码。32 位复合代码由一个超范围检测位、一个代表差分输入电压的 24 位代码和一个代表共模输入电压的7 位代码组成。32 位复合代码可在每个转换周期中提供，并没有延迟周期。

数字滤波器是可高度地配置 (通过 SPI 兼容型接口来进行)，并具有许多适合多种应用的独特滤波器类型。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2500-32 器件的同步。
