TI德州仪器 LTC2358-16 产品介绍

2026-04-14 0次

说明

每通道吞吐量：200ksps
八个缓冲同步采样通道
最大输入漏电流：400pA/4nA（85°C/125°C时）

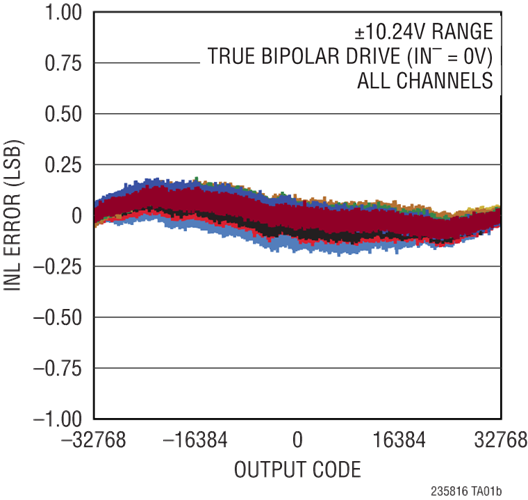

±1LSB INL（最大值，±10.24V范围）
保证16位、无失码
差分、宽共模范围输入
每通道SoftSpan输入范围：
- ±10.24V、0V至10.24V、±5.12V、0V至5.12V
- ±12.5V、0V至12.5V、±6.25V、0V至6.25V
单次转换SNR：94.2dB（典型值）
−111dB THD（典型值，f_IN = 2kHz时）
128dB CMRR（典型值，f_IN = 200Hz时）
轨到轨输入过驱容差
集成基准电压源和缓冲器(4.096V)
SPI CMOS（1.8V至5V）和LVDS串行I/O
内部转换时钟，无周期延迟
功耗：219mW（每通道27mW，典型值）
48引脚(7mm × 7mm)LQFP封装

特性

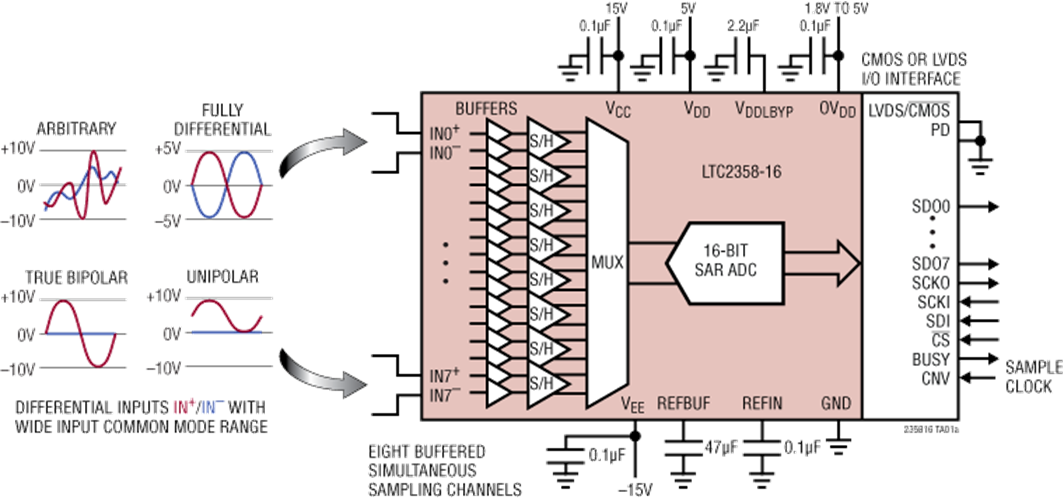

LTC2358-16是一款16位、低噪声8通道同步采样逐次逼近寄存器(SAR) ADC，具有缓冲差分、宽共模范围皮安输入。此SoftSpan™ ADC采用5V低电压电源和灵活的高压电源供电，并使用内部基准电压源和缓冲器，每个通道可基于转换独立配置，以接受±10.24V、0V至10.24V、±5.12V或0V至5.12V信号。也可禁用各个通道以提高剩余通道上的吞吐量。

LTC2358-16集成了皮安输入模拟缓冲器、宽输入共模范围和128dB CMRR，使ADC能够直接对各种信号进行数字化，所需电路板空间和功耗极小。此输入信号灵活性与±1LSB INL、16位无失码和94.2dB SNR相结合，使LTC2358-16非常适合许多需要宽动态范围的高压应用。

LTC2358-16支持引脚可选SPI CMOS（1.8V至5V）和LVDS串行接口。可在CMOS模式下采用单通道和八通道之间的数据输出，使用户能够优化总线宽度和吞吐量。
