TI德州仪器 LTC2311-14 产品介绍

2026-04-14 0次

说明

吞吐速率：5Msps
保证±0.75LSB INL（典型值）、±2LSB INL
保证14位、无失码
具有宽输入共模范围的8V_P-P差分输入

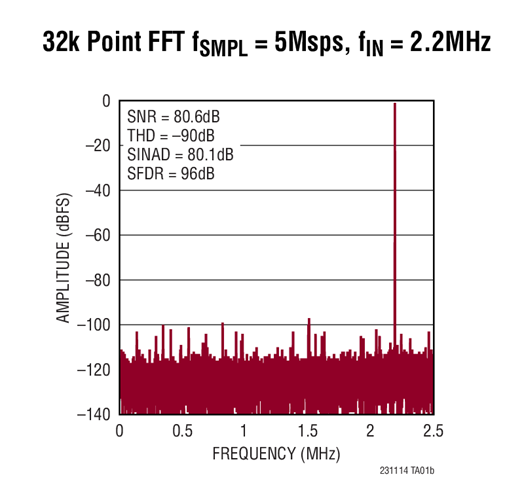

80dB SNR（典型值，f_IN = 2.2MHz）
–90dB THD（典型值，f_IN = 2.2MHz）
保证工作温度范围为–40°C至125°C
3.3V或5V单电源

低漂移（最大20ppm/°C）2.048V或4.096V内部基准电压源，带1.25V外部基准电压源输入
I/O电压范围：1.8V至2.5V
兼容CMOS或LVDS SPI的串行I/O
功耗：50mW（V_DD = 5V，典型值）

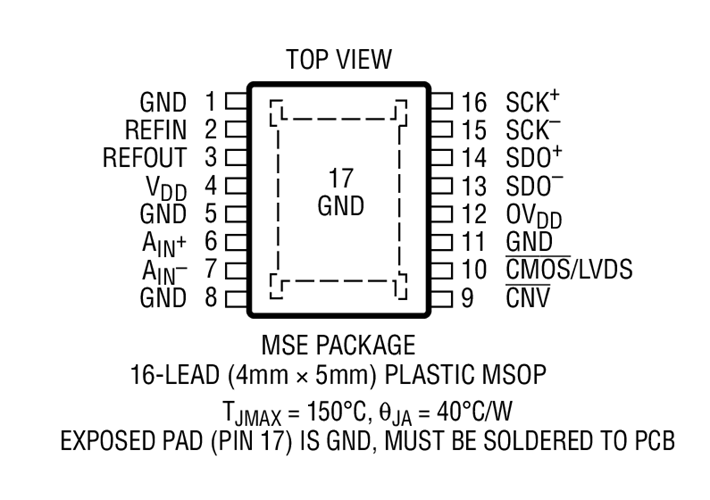

小型16引脚(4mm × 5mm) MSOP封装
符合AEC-Q100标准，适用于汽车应用

特性

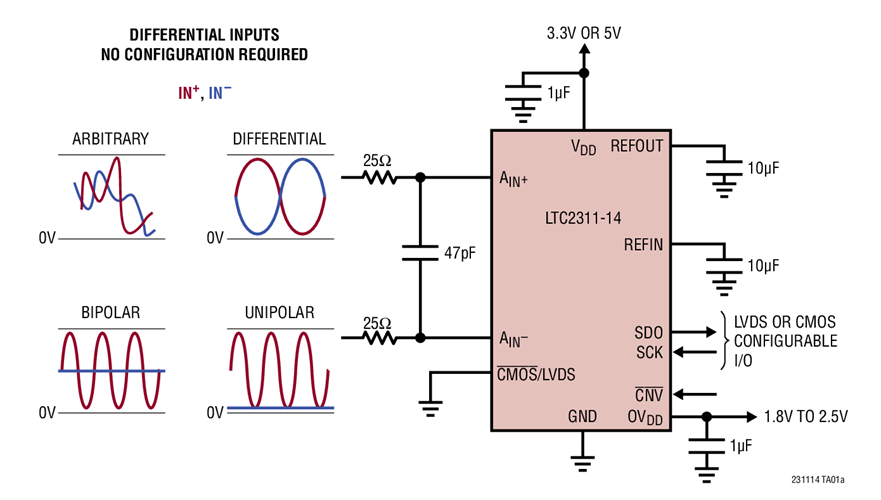

LTC^®2311-14 是一款低噪声、高速、14 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2311-14 采用单 3.3V 或 5V 工作电源，具有一个 8V_P-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2311-14 实现了 ±0.75LSB INL (典型值)、无漏失码 (在 14 位) 和 80dB SNR (典型值)。

LTC2311-14 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准，并提供了一个外部 1.25V 缓冲基准输入。另外，LTC2311-14 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率和单周期延迟特性使 LTC2311-14 成为众多高速应用的理想选择。LTC2311-14 在采用一个 5V 电源时仅消耗 50mW 功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。
