TI德州仪器 LTC2311-16 产品介绍

2026-04-14 0次

说明

5Msps 吞吐速率
±3LSB INL (典型值)，±8LSB INL 得到保证
保证 16 位，无漏失码
8V_P-P 差分输入和宽输入共模范围
在 f_IN = 2.2MHz 时的 SNR 典型值为 81dB
在 f_IN = 2.2MHz 时的 THD 典型值为 –90dB
保证工作温度范围：–40°C 至 125°C
单 3.3V 或 5V 电源
低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准和 1.25V 外部基准输入
1.8V 至 2.5V I/O 电压
CMOS 或 LVDS SPI 兼容型串行 I/O
功率耗散：在 V_DD = 5V 时为 50mW (典型值)

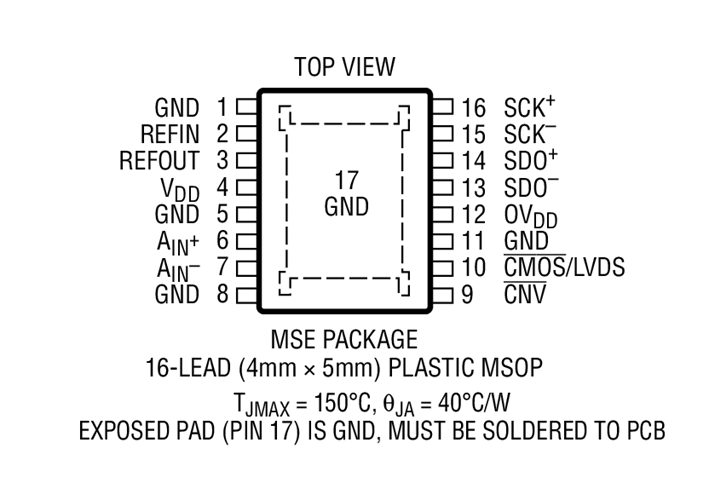

小外形 16 引脚 (4mm x 5mm) MSOP 封装

特性

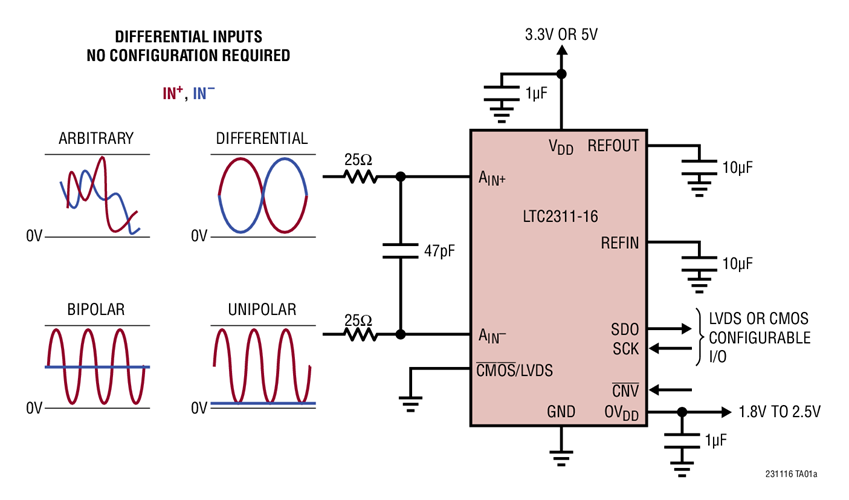

LTC^®2311-16 是一款低噪声、高速、16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2311-14 采用单 3.3V 或 5V 工作电源，具有一个 8V_P-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2311-14 实现了 ±3LSB INL (典型值)、无漏失码 (在 16 位) 和 81dB SNR (典型值)。

LTC2311-16 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准，并提供了一个外部 1.25V 缓冲基准输入。另外，LTC2311-16 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率和单周期延迟特性使 LTC2311-16 成为众多高速应用的理想选择。LTC2311-16 在采用一个 5V 电源时仅消耗 50mW 功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。
