推荐新设计使用
说明
- 8通道、24位同步采样模数转换器(ADC)
- 单端或真差分输入
- 每通道均有可编程增益放大器（PGA，增益为1、2、4和8）
- 低直流输入电流
- ±1.5 nA（差分）
- ±4 nA（单端）
- 每通道的输出数据速率(ODR)高达16 kSPS
- 可编程ODR和带宽
- 用于相干采样的采样速率转换器(SRC)
- 采样速率分辨率高达15.2 µSPS
- 低延迟sinc3滤波器路径
- 可调相位同步
- 2.5 V内部基准电压源
- 用于优化功耗和性能的两种功耗模式：高分辨率模式和低功耗模式
- 用于系统和芯片诊断的低分辨率逐次逼近(SAR) ADC
- 电源
- 双极性(±1.65 V)或单极性(3.3 V)电源
- 数字输入/输出(I/O)电源：1.8 V至3.6 V
- 性能温度范围：–40°C至+105°C
- 功能温度范围：–40°C至+125°C
- 性能
- 兼具交流和直流性能
- 108 dB信噪比(SNR)/动态范围（16 kSPS时，高分辨率模式）
- 总谐波失真(THD)：-109 dB
- 积分非线性(INL)：±7 ppm
- 失调误差：±40/PGAGAIN和±0.1%增益误差
- 温度系数：±10 ppm/°C（典型值）
特性

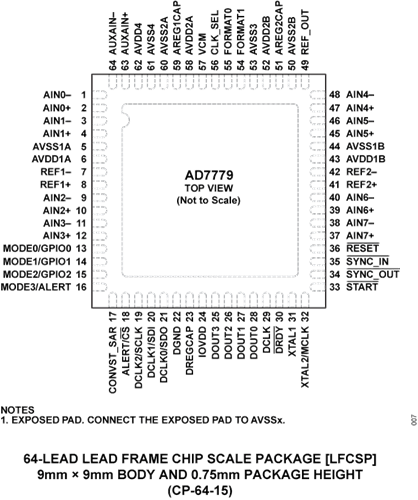

AD7779是一款8通道同步采样ADC。片内集成8个完整的Σ-Δ ADC。AD7779提供超低输入电流，允许直接连接传感器。每个输入通道都有一个增益为1、2、4和8的可编程增益级，可将低幅度传感器输出映射到满量程ADC输入范围，从而使信号链的动态范围最大。AD7779接受1 V至3.6 V的VREF。模拟输入接受单极性（0 V至VREF/GAIN）或真双极性(±VREF/GAIN/2 V)模拟输入信号，模拟电源电压分别为3.3 V或±1.65 V。模拟输入可配置为接受真差分、伪差分或单端信号以匹配不同的传感器输出配置。
每个通道包含一个ADC调制器和一个sinc3低延迟数字滤波器。采用SRC来对AD7779 ODR进行精细分辨率控制。这种控制可用于线频率变化为0.01 Hz时，ODR分辨率需要维持相干性的应用。SRC可通过串行端口接口(SPI)编程。AD7779实现了两种不同接口：数据输出接口和SPI控制接口。ADC数据输出接口专门用于将ADC转换结果从AD7779发送至处理器。SPI接口用以负责AD7779配置寄存器的读写并用于控制和读取SAR ADC的数据。SPI接口还可配置为输出Σ-Δ转换数据。
AD7779包括一个12位SAR ADC。该ADC可以用于AD7779诊断，这样就无需为系统测量功能专门腾出一个Σ-Δ型ADC通道。通过外部多路复用器（可利用3个通用输入/输出GPIO引脚加以控制）和信号调理，SAR ADC可在需要功能安全的应用中用于验证Σ-Δ型ADC测量结果。此外，AD7779 SAR ADC内置一个多路复用器，可用来检测内部节点。
AD7779包含一个2.5 V基准电压源和参考缓冲器。基准电压源的温度系数为10 ppm/°C（典型值）。AD7779提供两种工作模式：高分辨率模式和低功耗模式。高分辨率模式提供较高的动态范围，功耗为每通道10.75 mW；而低功耗模式在较低的动态范围规格下功耗仅为每通道3.37 mW。
额定工作温度范围为-40°C至+105°C，不过器件工作温度最高可达+125°C。
应用
- 断路器
- 通用数据采集
- 脑电图(EEG)
- 工业过程控制
