TI德州仪器 LTC2335-18 产品介绍

2026-04-14 0次

说明

1Msps 吞吐速率
±3LSB INL (最大值，±10.24V 范围)
保证 18 位，无漏失码
差分、宽共模范围输入
具 SoftSpan 输入范围的 8 通道多路复用器：
- ±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V
- ±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V
96.7dB 单转换 SNR (典型值)
在 f_IN = 2kHz 时 THD 的典型值为 –109dB
118dB CMRR，125dB 有源串扰 (典型值)
轨至轨输入过驱动容限
具无延迟控制功能的可编程排序器
保证运作至 125℃
集成型基准和缓冲器 (4.096V)
SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
无流水线延迟，无周期延迟
180mW 功率耗散 (典型值)

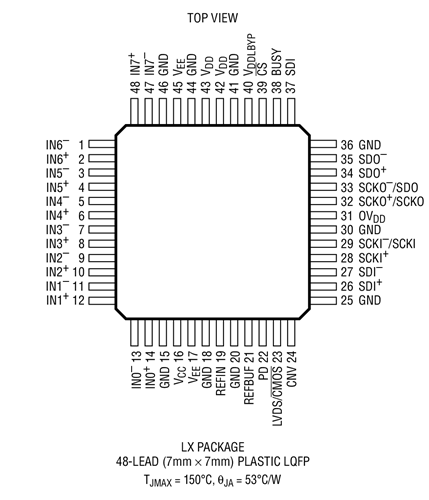

48 引脚 (7mm x 7mm) LQFP 封装

特性

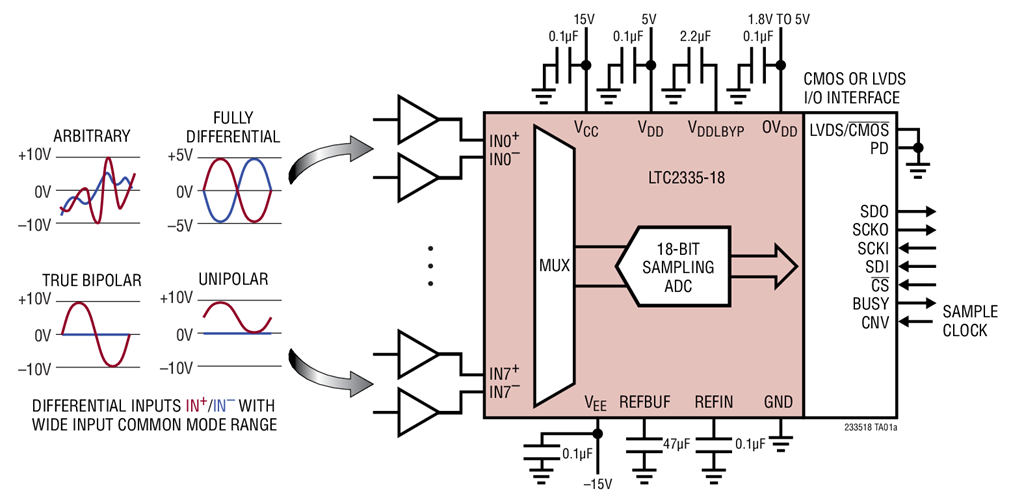

LTC^®2335-18 是一款 18 位、低噪声、8 通道多路复用逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan^™ ADC 采用一个 5V 低电压电源、灵活的高电压电源，并使用内部基准和缓冲器，其可按 “逐个转换” 的方式进行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。或者，也可以把该 ADC 设置为循环通过一系列的通道和范围，并不需要进一步的用户干预。

LTC2335-18 模拟输入的宽输入共模范围和 118dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±3LSB INL、无漏失码 (在 18 位) 和 96.7dB SNR，使 LTC2335-18 非常适合于许多要求宽动态范围的高电压应用。

LTC2335-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。

应用
