TI德州仪器 LTC2345-18 产品介绍

2026-04-14 0次

说明

每通道 200ksps 吞吐速率
8 个同时采样通道

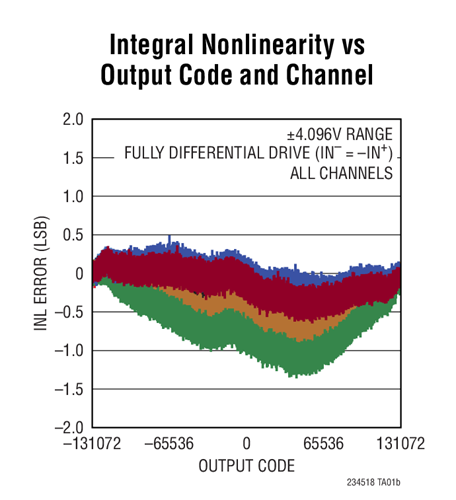

±5LSB INL (最大值，±4.096V 范围)
保证 18 位，无漏失码
差分、宽共模范围输入
每个通道的 SoftSpan 输入范围：
- ±4.096V、0V 至 4.096V、±2.048V、0V 至 2.048V
- ±5V、0V 至 5V、±2.5V、0V 至 2.5V
91.8dB 单转换 SNR (典型值)
在 f_IN = 2kHz 时 THD 的典型值为–113dB
在 f_IN = 200Hz 时 CMRR 的典型值为 102dB
轨至轨输入过驱动容限
保证运作至 125℃
集成型基准和缓冲器 (4.096V)
SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
内部转换时钟，无周期延迟
81mW 功率耗散 (典型值)

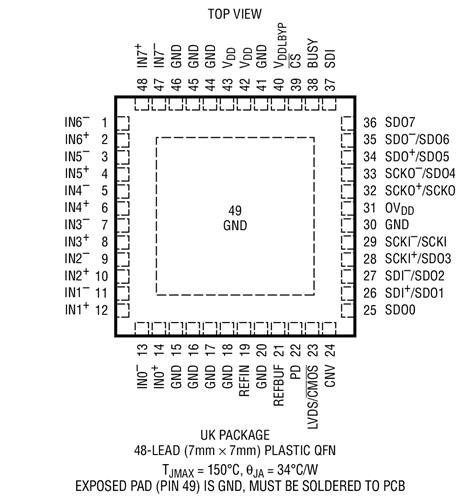

48 引脚 (7mm x 7mm) QFN 封装

特性

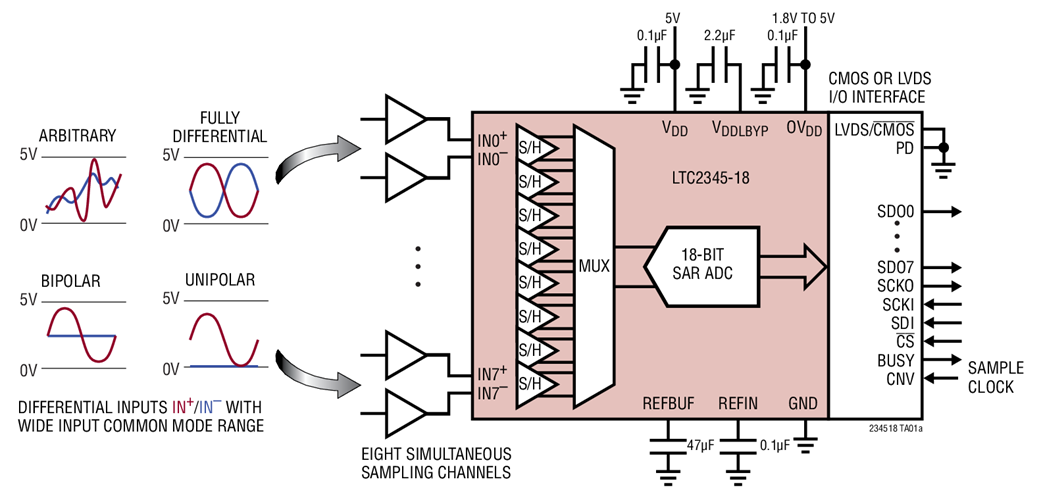

LTC^®2345-18 是一款 18 位、低噪声、8 通道同时采样逐次逼近型寄存器 (SAR) ADC，其具有差分、宽共模范围输入。该 SoftSpan^™ ADC 采用一个 5V 低电压工作电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置，以接受 ±4.096V、0V 至 4.096V、 ±2.048V、或 0V 至 2.048V 信号。另外，还可以停用个别通道以增加其余通道的吞吐量。

LTC2345-18 模拟输入的宽输入共模范围和 102dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号完整性，再加上 ±5LSB INL、无漏失码 (在 18 位) 和 91.8dB SNR，使得 LTC2345-18 非常适合于许多要求宽动态范围的应用。

LTC2345-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1~8 个数据输出线道，因而允许用户优化总线宽度和吞吐量。
