TI德州仪器 LTC2368-24 产品介绍

2026-04-14 0次

说明

保证 24 位，无漏失码

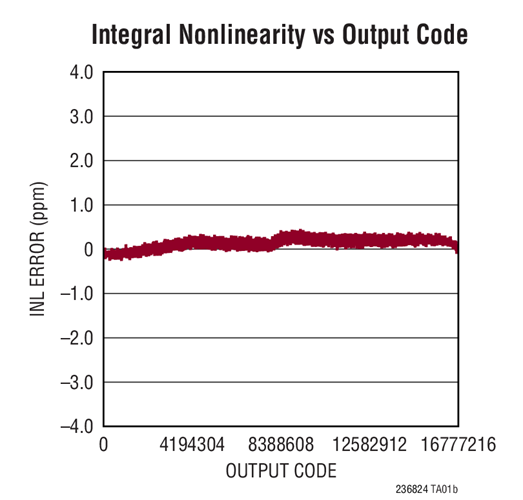

±0.5ppm INL (典型值)
具实时平均功能的集成型数字滤波器
低功率：21mW (在 1Msps)
在 1Msps 时 SNR 的典型值为 98dB
在 15.25sps 时动态范围的典型值为 140dB
在 f_IN = 2kHz 时的 –116dB THD (典型值)
50Hz/60Hz 抑制
保证工作至 85°C
单 2.5V 电源
伪差分单极性输入范围：0V 至 V_REF
具菊链模式的 1.8V 至 5V SPI 兼容型串行 I/O

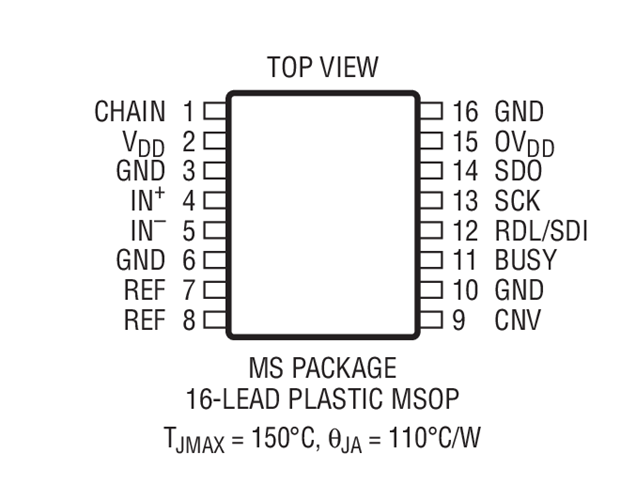

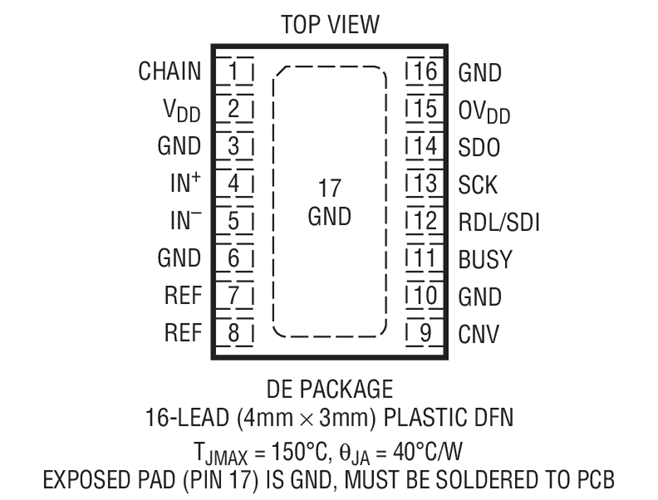

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

特性

LTC^®2368-24 是一款低噪声、低功率、高速 24 位逐次逼近型寄存器 (SAR) ADC，其具有一个集成型数字平均滤波器。LTC2368-24 采用一个 2.5V 工作电源，具有 0V 至 V_REF 的伪差分单极性输入范围 (V_REF的变化范围从 2.5V 至 5.1V)。LTC2368-24 仅消耗 21mW (典型值) 功率，并实现了 ±4.5ppm INL (最大值) 和无漏失码 (在 24 位)。

LTC2368-24 具有一个易用的集成型数字平均滤波器，该滤波器能够对 1 至 65536 个转换结果进行实时平均，并显著地把动态范围从 98dB (在 1Msps) 改善至 140dB (在 15.25sps)。不需要单独的编程接口或配置寄存器。

高速 SPI 兼容型串行接口支持 1.8V、2.5V、3.3V 和 5V 逻辑，同时还拥有一种菊链模式。LTC2368-24 在转换操作之间自动地断电，从而减少了较低采样速率条件下的功率耗散。
