TI德州仪器 AD7916 产品介绍

2026-04-14 0次

说明

低功耗：
2 mW（500 kSPS，仅VDD）
3.7 mW（500 kSPS，总功耗）
16位分辨率、无失码
吞吐速率： 1 MSPS
积分非线性(INL)：典型值：±0.4 LSB；最大值：1 LSB
信噪比(SNR)： 94 dB (1 kHz)
V_REF = 5 V
信纳比(SINAD)： 93.5 dB (1 kHz)
V_REF = 5 V
总谐波失真(THD)： -118.5 dB (1 kHz)
动态范围： 95.5 dB
V_REF = 5 V

真差分模拟输入范围： ±V_REF
0 V 至 V_REF （V_REF介于2.4 V和5.1 V之间）
无流水线延迟
采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
专有串行接口： SPI-/QSPI™-/MICROWIRE™-/DSP兼容
能够以菊花链形式连接多个ADC
10引脚封装： MSOP、3 mm × 3 mm LFCSP

特性

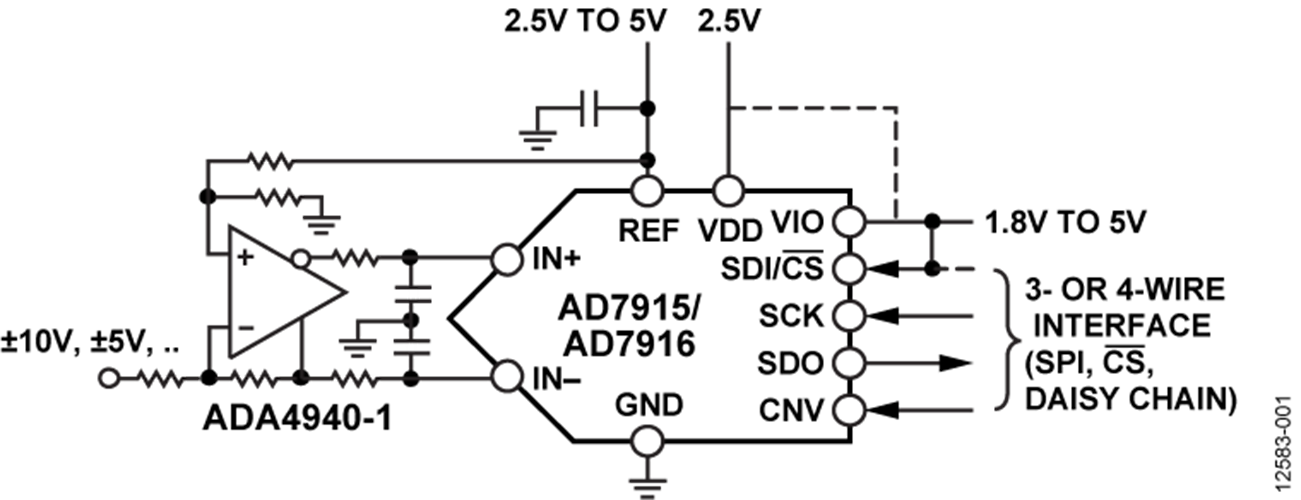

AD7915/AD7916是16位、逐次逼近型模数转换器(ADC)，采用单电源VDD供电。器件内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7915/AD7916对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至V_REF之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)进行设置。功耗和吞吐速率呈线性变化关系。

AD7915/AD7916兼容串行外设接口(SPI)，能够利用SDI输入，将几个ADC以菊花链形式连结到单三线式总线上。采用独立电源VIO时，它与1.8 V、2.5 V、3 V和5 V逻辑兼容。

AD7915/AD7916采用10引脚MSOP封装或10引脚LFCSP封装，工作温度范围为-40℃至+125℃。
